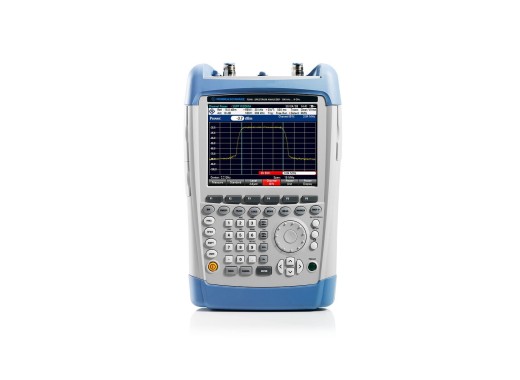

Rohde & Schwarz FSH20 handheld spectrumanalyser
Details
De Rohde & Schwarz FSH20 is een handheld spectrumanalyser. De FSH20 is eenvoudig te bedienen en biedt een groot aantal meetfuncties. Deze eigenschappen maken het apparaat ideaal voor iedereen die een spectrumanalyser nodig heeft voor werkzaamheden buitenshuis. Bovendien kan deze spectrumanalyser signaalanalyse, interferentiedetectie, RF-metingen en testsequenties uitvoeren. Het apparaat is eenvoudig in gebruik en de testsequenties kunnen automatisch worden uitgevoerd. Het frequentiebereik van deze spectrumanalyser loopt van 9kHz tot 20GHz. Daarnaast gaat de batterij tot 4,5 uur mee. Dankzij de ingebouwde preamplifier is het typische ruisniveau van deze analyser slechts -163dBm/Hz. Tot slot kan de FSH20 via USB en LAN worden aangesloten op een pc en gegevens kunnen worden opgeslagen op een externe USB-stick.
Modeloverzicht
De FSH serie bestaat uit verschillende modellen, die voornamelijk verschillen in bandbreedte.
| Model | FSH4 | FSH8 | FSH13 | FSH20 |
|---|---|---|---|---|
| Bandbreedte | 9 kHz - 3,6 GHz | 9 kHz - 8 GHz | 9 kHz - 13,6 GHz | 9 kHz - 20 GHz |
| Prijs |
Specificaties
| RBW | 1 Hz - 300 kHz |
| DANL | - 163 dBm/Hz @ 1 GHz |
| Amplitude nauwkeurigheid | < 0,5 dB |
| Faseruis | < -127 dB/Hz |
| Tracking generator |
Nee
|
| Interfaces | USB host/device, LAN, RJ-45 |
| Display | 6,5" LCD (640 x 480) |
| Afmetingen | 194 x 300 x 69 mm |
| Gewicht | 3 kg |
Software, firmware en drivers
De software, firmware en drivers van deze spectrumanalyser zijn te vinden op de website van de fabrikant.
Accessoires
De Rohde & Schwarz FSH20 handheld spectrumanalyser wordt geleverd met:
- Voedingskabel
- USB-kabel voor pc-aansluiting
- Lithium-ion batterij
- LAN-kabel
Plus en minpunten
- Draagbaar
Downloads
| R&S FSH Handheld Spectrum Analyzer - Specifications |  (1.59 MB) | Download |
| R&S FSH OperatingManual | (9.54 MB) | Download |
| R&S FSH ProductBrochure | (16.76 MB) | Download |
