Rohde & Schwarz HM8118 LCR meter
Details

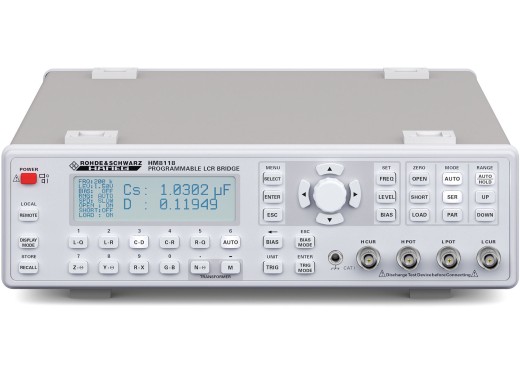

De Rohde & Schwarz HM8118 serie is een programmeerbare LCR meter met hoge precisie, een grote selectie aan meet-functies en breed meetfrequentie-bereik. Het meetspanning kan aangepast worden, en zelfs via een aansluiting extern verhoogd worden, om zeer uitgebreid te kunnen meten. Componenten kunnen gemeten worden tot in femto Farad en nano Henry bereik.
De HM8118 kan metingen verrichten aan niet-ideale component-karakteristieken. Met een druk op de knop kan bijvoorbeeld de serie equivalente weerstand van een component berekend worden. Verder zijn eigenschappen als impedantie en admittantie, fase hoek, dissipatie factor en quality factor te berekenen op de meter.
Naast passieve componenten kan de meter optioneel ook specifieke parameters van transformatoren doormeten. Niet alleen op 50/60Hz maar op het hele frequentiebereik.
Qua connectiviteit is de meter uitgerust met een USB en RS-232 connector. Optioneel is een GPIB connector te verkrijgen. Via deze connectoren is het apparaat op afstand te bedienen. De connectoren zijn galvanisch geïsoleerd.
Specificaties
| Meetbereik | 20 Hz - 200 kHz (69 stappen) | ||||||||||||||||||||||
| Meetprecisie | ±0.05% van meting | ||||||||||||||||||||||
| Meetfrequentie | tot 12 metingen per seconde | ||||||||||||||||||||||
| Meetbereik en beste precisie | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Interne bias spanning | 0 - 5.00 V | ||||||||||||||||||||||
| Interne bias stroom | 0 - 200 mA | ||||||||||||||||||||||
| Extern bias spanning | 0 - 40 V | ||||||||||||||||||||||
| Transformator metingen | Mutual inductance en ratio | ||||||||||||||||||||||
| Opslaan meetinstellingen | 9 instellingen | ||||||||||||||||||||||
| Connectiviteit | USB (Device), RS-232 (Optioneel GPIB) | ||||||||||||||||||||||
| Veiligheidsklasse | I (EN61010-1) | ||||||||||||||||||||||
| Afmetingen | 285 x 75 x 365 mm | ||||||||||||||||||||||
| Gewicht | 4 kg | ||||||||||||||||||||||
Voor meer informatie kunt u de handleiding en datasheet raadplegen.
Software, firmware en drivers
De software, firmware en drivers van deze multimeters kunt u vinden op de website van de fabrikant, aan de rechterkant.
Accessoires
De apparaten in de Rohde & Schwarz HM8118 serie worden geleverd met:
- Gebruikershandleiding
- Netsnoer
- HZ184 kelvin test-draden (zie afbeelding)
- HZ188 smd-component test fixture (zie afbeelding)
- CD met software
Opties
Er zijn enkele optionele hardware uitbreidingen beschikbaar voor de HM8118. In de handleiding is uitgebreid te vinden uit welke functionaliteit elke optie precies bestaat. Hieronder is een kort overzicht. De opties kunnen bij het product aangevinkt worden, of op een later tijdstip besteld worden.
| HO880 GPIB |
IEEE-488 GPIB interface uitbreiding voor de meter. |
| HZ181 test fixture |
Deze optie biedt de mogelijkheid om eenvoudig componenten in de sleuven te duwen. Geen klemmen meer verbinden maar het component in de fixture duwen. |
| HZ186 test kabel |
De optie die ontworpen is voor metingen aan transformatoren of transmitters, met meetdraden. |
Downloads
| R&S HM8118 manual |  (5.34 MB) | Download |
