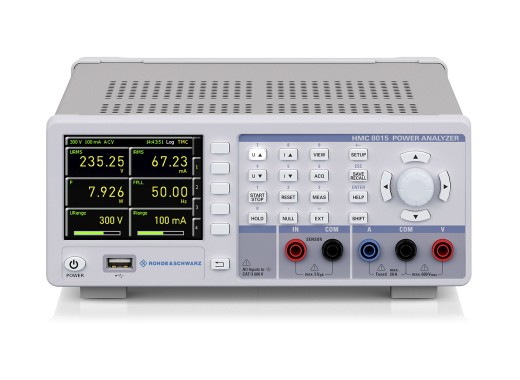

Rohde & Schwarz HMC8015 Power Analyser
Details
De Rohde&Schwarz HMC8015 serie is een compacte AC/DC power analyser, die volledig stand-alone diverse vermogensmetingen kan verrichten voor lange tijd, maar ook gekoppeld kan worden aan een pc voor uitgebreide bediening.
De meters kunnen 26 parameters weergeven en beschikken over een hele hoge meet-resolutie. Optioneel kunnen ook stroomtangen en andere meetapparatuur gekoppeld worden aan de meter. Deze metingen kunnen met 10 tegelijk worden weergegeven op het scherm, en worden 10 keer per seconde geüpdatet.
De meters beschikken over USB-TMC en Ethernet/LXI connectoren, en kunnen optioneel worden uitgerust met een GPIB connector. Via de USB connector is het mogelijk om langere tijd data te loggen op een USB-stick. Daarnaast is het mogelijk om via LAN of USB de apparaten op afstand te bedienen via bijvoorbeeld Labview.
Dit product is de enige power analyser in zijn klasse die beschikt over een 5V meetbereik wat embedded ontwerpers zeer hoge resolutie biedt voor vermogen en energie analyses. Met de HOC151 optie is het apparaat daarnaast uniek door grafische weergave van harmonics en grafische trend plots van U,I,P,S, Q en F waardes.
Specificaties
| Maximale spanning | 600 Volt |
| Maximale stroom | 10A |
| Vermogen | 5 µW - 12 kW |
| Sample frequentie | 500 kHz |
| A/D resolutie | 16 Bit |
| Meetprecisie | ±0.05% van meting |
| Meet en Math functies | 26 |
| Inputs | 4mm connectoren (voor), BNC (achter) |
| Display | 3.5" TFT (320 × 240) |
| Connectiviteit | USB (Host/Device), Ethernet (Optioneel GPIB) |
| Standaarden | CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011 |
| Afmetingen | 222 x 88 x 280 mm |
| Gewicht | 3.25 kg |
Voor meer informatie kunt u de handleiding en datasheet raadplegen.
Software, firmware en drivers
De software, firmware en drivers van deze multimeters kunt u vinden op de website van de fabrikant, aan de rechterkant.
Accessoires
De power analysers in de Rhode&Schwarz HMC8015 serie worden geleverd met:
- Gebruikershandleiding
- Netsnoer
Opties
Er zijn enkele optionele softwarefuncties beschikbaar voor deze power analysers. In de handleiding is uitgebreid te vinden uit welke functionaliteit elke optie precies bestaat. Hieronder is een kort overzicht. De opties kunnen bij het product aangevinkt worden, of op een later tijdstip toegevoegd worden.
| HOC151Advanced analysis | Deze optie breidt de analyse-mogelijkheden uit met diverse peakdetecties, plots van stroom/spanning en tot 50 harmonics. Daarnaast is het mogelijk om de inschakelkarakteristiek te meten, door 'Inrush' waarbij het apparaat na triggering een vaste tijd vastlegt. Voorbeelden van de grafische mogelijkheden zijn te zien bij de afbeeldingen. |
| HOC152I/O optie | Sensoren als current probes kunnen met deze optie gebruikt worden. Daarnaast brengt de optie Pass/Fail indicatie op 6 factoren tegelijk. |
| HOC153Compliance | Deze optie biedt tools voor compliance testing op IEC62301, EN50564 en EN61000-3-2. |
| HZC815Stopcontact | Deze optie is te zien bij de afbeeldingen. De optie biedt een eenvoudige oplossing om een apparaat te verbinden met de power analyser, in de vorm van een stopcontact |
