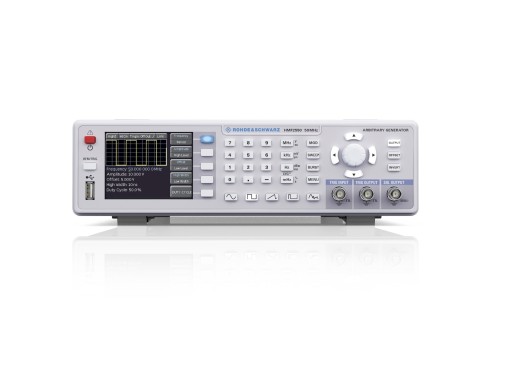

Rohde & Schwarz HMF2550 functiegenerator
Details
De Rohde & Schwarz HMF2550 functiegenerator behoort tot de HMF2500 serie en heeft een maximale bandbreedte van 50 MHz.
De HMF2500 serie functiegeneratoren van Rohde & Schwarz kunnen verschillende gedetailleerde signalen uitgeven en bevatten geen ventilatoren. Deze functiegeneratoren hebben een sample rate tot 250 MSa/s. Daarnaast wordt het uitgegeven signaal ook getoond op het display net zoals dat kan bij een inkomend signaal op een oscilloscoop. Het is ook mogelijk om zelf golfvormen te maken met de bijgeleverde PC software.
De Rohde & Schwarz HMF serie functiegeneratoren maakt het mogelijk om standaard golfvormen, zoals sinus, blokgolf, puls, zaagtand en driehoek, en ook om arbitraire golfvormen, zoals ruis, sinc functie, exponentiële rise en exponentiële fall te produceren.
Modeloverzicht
De functiegeneratoren van de HMF2500 serie verschillen in bandbreedte en prijs.
| Model | HMF2525 | HMF2550 | Bandbreedte | 10 µHz - 25 MHz* | 10 µHz - 50 MHz* |
|---|---|---|
| Prijs |
* Bepaalde types signalen zoals puls, zaagtand en driehoekige golfvormen zijn bandbreedte gelimiteerd op lagere frequenties, in de datasheet is meer informatie hierover en ook zijn er andere eigenschappen van de apparaten te vinden.
Specificaties
| Kanaal | 1 |
| Sample Rate | tot 250 MSa/s |
| Verticale resolutie | 14 bits |
| Arbitraire golfvorm lengte | tot 256 kPts |
| Basis golfvormen | Sinus, blokgolf, puls, zaagtand, driehoek, |
| Ingebouwde arbitraire golfvorm | Ruis, sinc functie, exponentiële rise, exponentiële fall |
| Max amplitude | 5 mVpp - 10 Vpp (50 Ω) 10 mVpp - 20 Vpp (open circuit) |
| Precisie | ±1 % + 1 mV |
| Modulatie | AM, FM, PM, FSK, PWM |
| Connectiviteit | Opslag: USB (type A) en FAT 16/32, Afstand bestuurbaar: USB-device (type B) en HO720 dual interface:RS-232 |
| Display | 8.9 cm (3.5") QVGA color TFT LED (320 x 240) |
| Gewicht | 3.6 kg |
| Afmetingen | 285 x 75 x 365 mm |
Software, firmware en drivers
De software, firmware en drivers van deze functiegenerator zijn te vinden op de website van de fabrikant, aan de rechterkant.
Accessoires
De Rohde & Schwarz HMF2550 functiegenerator wordt geleverd met de volgende accessoires:
- Netsnoer
- Gebruikershandleiding
