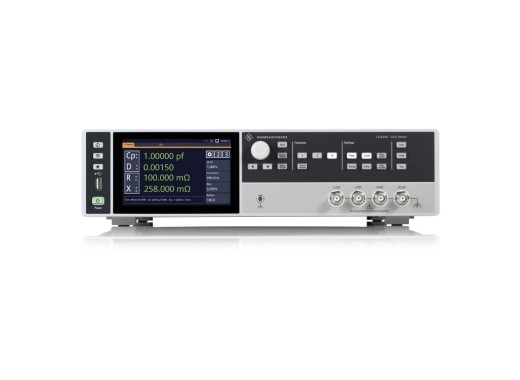

Rohde & Schwarz LCX200COM

Deze R&S LCX200COM is een bundel die de volgende opties bevat:

• LCX200 LCR Meter Geavanceerd
• LCX-K106 Geavanceerde Analyse Optie
• LCX-K107 Binning optie
• LCX-K108 Uitgebreide Bias Optie
• LCX-K210 Frequentie Upgrade 10 MHZ

De LCR meter voert metingen uit met een nauwkeurigheid van ±0,05 % voor impedantiemetingen en een nauwkeurigheid van ±0,03° voor fasemetingen. Hij is ook extreem snel omdat een snelle logfunctie alle meetwaarden tot 10 keer per seconde registreert. De LCR-meter heeft een bovenfrequentielimiet van 500 kHz en kan met software-opties worden uitgebreid tot 1 MHz of 10 MHz. Naast AC metingen is deze LCR meter ook geschikt voor DC metingen. Bovendien heeft de LCR meter een interne DC voorspanning tot 10 V en een externe DC voorspanning tot 40 V. Door gebruik te maken van de geavanceerde analysefunctie van de meter kunnen dynamische impedantiemetingen worden uitgevoerd die worden bepaald voor een reeks frequentiewaarden of andere parameters. Verder kunnen de metingen extern bestuurd en getriggerd worden via digitale I/O poorten. De LCR-meter wordt geleverd met een groot capacitief touchscreen voor eenvoudige bediening van de instrumenten en weergave van de meetresultaten. Tot slot is de LCX200 zeer geschikt voor systeemtoepassingen vanwege de bestuurbaarheid op afstand en de mogelijkheid tot installatie in een rek.

Specificaties

Frequentie meetsignaal	DC, 4 Hz tot 10 MHz (optie)
Spanning meetsignaal	< 1 MHz: 100 mV tot 10 V > 1 MHz: 100 mV tot 2 V
DC-biasspanning (intern)	0 V tot + 10 V
DC-biasstroom (intern)	0 mA tot 200 mA
Externe DC-biasspanning, ingang	0 V tot +40 V
Bronimpedantie	100 Ω tot 10 Ω
Meetbereik	100 mΩ tot 100 MΩ
Basisnauwkeurigheid voor impedantiemetingen	0,05 %
Interface	USB host/device, LAN, trigger in, digital I/O
Afmetingen	162 x 153 x 115 mm
Gewicht	2,6 kg

Lijst met meetfuncties

Cp	Capaciteitswaarde gemeten met parallel-equivalent circuitmodel
Cs	Capaciteitswaarde gemeten met serie-equivalent circuitmodel
Lp	Inductiewaarde gemeten met parallel-equivalent circuitmodel
Ls	Inductiewaarde gemeten met serie-equivalent circuitmodel
D	Dissipatiefactor
Q	Kwaliteitsfactor (omgekeerd van D)
G	Equivalente parallelle geleiding gemeten met parallel-equivalent circuitmodel
Rp	Equivalente parallelle weerstand gemeten met parallel-equivalent circuitmodel
Rs	Equivalente serieweerstand gemeten met serie-equivalent circuitmodel
Rdc	Gelijkstroomweerstand
R	Weerstand
X	Reactantie
Z	Impedantie
Y	Admittantie
Θd*	Fasehoek impedantie/admittantie (graden)
Θr*	Fasehoek impedantie/admittantie (radiaal)
B	Susceptantie
M*	Wederzijdse inductie
N*	Draaiverhouding

Meettypes met * zijn alleen beschikbaar in combinatie met de LCX-Z5 testopstelling

Opties

Door middel van de volgende opties kunt u extra functies toevoegen:

Product	Beschrijving
LCX-Z1	Met de Rohde & Schwarz LCX-Z1 kunnen radiale en axiale meetsnoeren worden aangesloten op de Rohde & Schwarz LCX100 en LCX200.	Rohde & Schwarz LCX-Z1 713.9 Incl. 21% BTW: € 713,90 Excl. BTW: € 590,00 Info Bestel
LCX-Z2	De Rohde & Schwarz LCX-Z2 gebruikt kelvin clip meetsnoeren om componenten van niet-standaard afmetingen aan te sluiten op de Rohde & Schwarz LCX100 en LCX200.	Rohde & Schwarz LCX-Z2 1010.35 Incl. 21% BTW: € 1.010,35 Excl. BTW: € 835,00 Info Bestel
LCX-Z4	Met de Rohde & Schwarz LCX-Z4 kunnen SMD-componenten worden aangesloten op de Rohde & Schwarz LCX100 en LCX200 via testpincetten.	Rohde & Schwarz LCX-Z4 1040.6 Incl. 21% BTW: € 1.040,60 Excl. BTW: € 860,00 Info Bestel
LCX-Z5	Met de Rohde & Schwarz LCX-Z5 testopstelling kan de gebruiker de onderlinge inductie, draaiverhouding en hoek van een transformator, zender of opnemer meten.	Rohde & Schwarz LCX-Z5 1082.95 Incl. 21% BTW: € 1.082,95 Excl. BTW: € 895,00 Info Bestel

Accessoires

De LCX200COM wordt standaard geleverd met:

• Set voedingskabels
