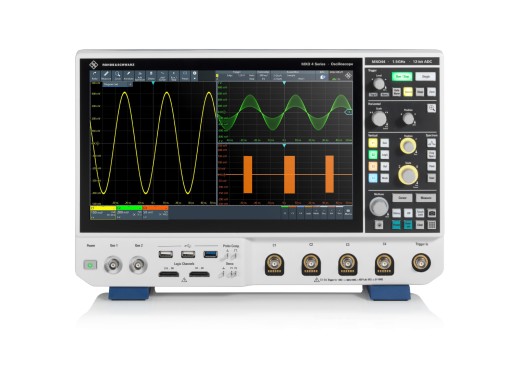

Rohde & Schwarz MXO44-243 oscilloscoop

Schrijf de eerste review over dit product

Laagste prijsgarantie
15826.8 Incl. 21% BTW: € 15.826,80 Excl. BTW: € 13.080,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE005899

Details

De MXO44-243 is de 350 MHz-versie van de MXO44-serie oscilloscopen. Deze serie oscilloscopen heeft een extreem hoge waveform capture rate van 4,5 miljoen waverforms/s. Dit gecombineerd met de 12-bit ADC (18-bit in HD-modus) zorgt ervoor dat veel kleine, weinig voorkomende gebeurtenissen beter kunnen worden waargenomen dan met veel andere oscilloscopen. Verder beschikt deze serie over een grote geheugendiepte van 400 Mpoints, waarmee gedurende lange perioden kan worden opgenomen. Daarnaast hebben deze oscilloscopen ook een FFT-functie met een spectrumacquisitiesnelheid van 45000 FFT/s en een zeer gevoelige triggerfunctie met lage triggerjitter.
De MXO44-serie beschikt over een 13,3" full HD capacitief touchscreen display met een intuïtieve gebruikersinterface die bijvoorbeeld een functiezoekmenu en remote control access via LAN bevat. Verder beschikt de MXO44-serie over een VESA-bevestiging waarmee de oscilloscopen kunnen worden gemonteerd.

Bundeloverzicht

MXO4-BNDL is vervangen door de MXO4-Basic, Pro en Ultimate
Model MXO44-BASC MXO44-PRO MXO44-ULTM
Bandbreedte 200 MHz 500 MHz 1.5 GHz
Rise time 1.75 ns 700 ps 234 ps
Geheugendiepte 400 Mpts 400 Mpts 800 Mpts
Extra functies golfvormgenerator golfvormgenerator, frequentieresponsanalyser, stroomanalyse pakket, trigger & decodering golfvormgenerator, frequentieresponsanalyser, stroomanalyse pakket, trigger & decodering, extra geheugen, logische probes met MSO-optie
Prijs 11749.1 Incl. BTW: € 11.749,10 Excl. BTW: € 9.710,00 28435 Incl. BTW: € 28.435,00 Excl. BTW: € 23.500,00 59858.7 Incl. BTW: € 59.858,70 Excl. BTW: € 49.470,00

Modeloverzicht

Model MXO44-242 MXO44-243 MXO44-245 MXO44-2410 MXO44-2415
Bandbreedte 200 MHz 350 MHz 500 MHz 1 GHz 1.5 GHz
Stijgtijd <1,75 ns <1 ns <700 ps <350 ps 234 ps
Prijs 11821.7 Incl. BTW: € 11.821,70 Excl. BTW: € 9.770,00 15826.8 Incl. BTW: € 15.826,80 Excl. BTW: € 13.080,00 20449 Incl. BTW: € 20.449,00 Excl. BTW: € 16.900,00 29887 Incl. BTW: € 29.887,00 Excl. BTW: € 24.700,00 34557.6 Incl. BTW: € 34.557,60 Excl. BTW: € 28.560,00

Specificaties

Kanalen4
Geheugen diepte400 Mpts (per kanaal)
Sample rate5 GS/s (op 2 kanalen, 2,5 GS/s op 4 kanalen)
Waveform capture rate4500000 wfm/s
Verticale resolutie12 bits (18 bits in HD-modus)
Verticale schaal0,5 mV/div - 1 V/div
Horizontale schaal200 ps/div - 10000 s/div
InterfacesUSB Host, USB Apparaat, LAN, HDMI
Beeldscherm 13,3" TFT LCD (1920x1080, aanraakscherm)
Afmetingen414 × 279 × 162
Gewicht6 kg

Opties

19" bevestigingsrek adapter (hardware)ZZA-MXO4 683.65 Incl. BTW: € 683,65 Excl. BTW: € 565,00
Bescherm klep(hardware)MXO4-Z1 133.1 Incl. BTW: € 133,10 Excl. BTW: € 110,00
Transportkoffer (hardware)MXO4-Z3 514.25 Incl. BTW: € 514,25 Excl. BTW: € 425,00
Transport koffer met wieltjes (hardware)MXO4-Z4 2674.1 Incl. BTW: € 2.674,10 Excl. BTW: € 2.210,00
16 kanalen gemengde signalen (hardware)MXO4-B1 4767.4 Incl. BTW: € 4.767,40 Excl. BTW: € 3.940,00
800 Mpoints geheugen upgrade (software)MXO4-B108 3714.7 Incl. BTW: € 3.714,70 Excl. BTW: € 3.070,00
350 MHz bandbreedte upgrade (software)MXO4-B243 6860.7 Incl. BTW: € 6.860,70 Excl. BTW: € 5.670,00
500 MHz bandbreedte upgrade (software)MXO4-B245 12293.6 Incl. BTW: € 12.293,60 Excl. BTW: € 10.160,00
1 GHz bandbreedte upgrade (software)MXO4-B2410 18065.3 Incl. BTW: € 18.065,30 Excl. BTW: € 14.930,00
1.5 GHz bandbreedte upgrade (software)MXO4-B2415 22723.8 Incl. BTW: € 22.723,80 Excl. BTW: € 18.780,00
Functie generator (software)MXO4-B6 2008.6 Incl. BTW: € 2.008,60 Excl. BTW: € 1.660,00
Frequentie respons analyse (software)MXO4-K36 2722.5 Incl. BTW: € 2.722,50 Excl. BTW: € 2.250,00
Lage snelheids triggering and decoding (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (software)MXO4-K510 2904 Incl. BTW: € 2.904,00 Excl. BTW: € 2.400,00
Autoindustrie triggering and decoding (CAN, CAN-FD, CAN-XL, LIN) (software)MXO4-K520 2904 Incl. BTW: € 2.904,00 Excl. BTW: € 2.400,00
Luchtvaart triggering and decoding (ARINC-429, MIL-STD-1553) (software)MXO4-K530 3267 Incl. BTW: € 3.267,00 Excl. BTW: € 2.700,00
Seriële triggering and decoding (SPMI) (software)MXO4-K550 3267 Incl. BTW: € 3.267,00 Excl. BTW: € 2.700,00
10BASE-T1S triggering and decoding (software)MXO4-K560 2456.3 Incl. BTW: € 2.456,30 Excl. BTW: € 2.030,00

Accessoires

De MXO44-serie wordt standaard geleverd met:

  • 4x passieve probes
  • Netsnoer

Plus en minpunten

  • Hoge 12 bits resolutie
  • Groot geheugen van 400 Mpts
  • 13,3" touchscreen

Downloads

MXO44 series datasheet
pdf (374.67 KB)Download
MXO4 series user manual
pdf (28.31 MB)Download
