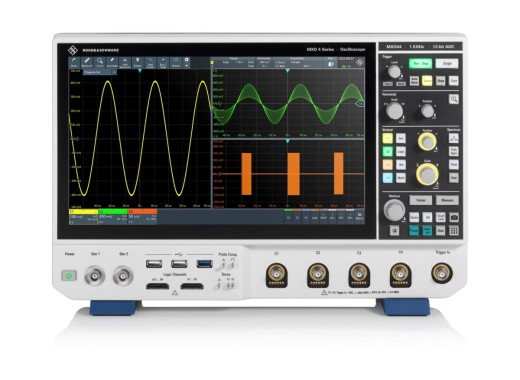

Rohde & Schwarz MXO44-ULTM bundel
Details
De MXO44-serie oscilloscopen beschikt over een extreem hoge waveform opnamesnelheid van 4,5 miljoen waveforms/s. Dit, in combinatie met de 12-bit ADC (18-bit in HD modus), zorgt ervoor dat kleine, zeldzame gebeurtenissen beter kunnen worden waargenomen dan met veel andere oscilloscopen. Daarnaast heeft deze serie een grote geheugendiepte van 800 M-punten, waarmee lange periodes kunnen worden opgenomen. Bovendien zijn deze oscilloscopen uitgerust met een FFT-functie met een spectrumanalyse snelheid van 45.000 FFT/s en een zeer gevoelige triggerfunctie met lage trigger-jitter. De MXO44-serie heeft een 13,3" full HD touchscreen met een intuïtieve gebruikersinterface die onder andere een functiezoekmenu en bediening via LAN ondersteunt. Daarnaast beschikt de MXO44-serie over een VESA-montageoptie waarmee de oscilloscopen gemonteerd kunnen worden.
MXO4-ULTM
Deze bundel bevat het volgende:
- MXO44-242 oscilloscoop
- MXO4-B2415 1,5 GHz bandbreedte-optie
- MXO4-K510 Langzame seriële bussen
- MXO4-K520 Automobielprotocollen
- MXO4-K560 Automotive ethernetbus
- MXO4-K31 Vermogensanalyse
- MXO4-K36 Frequentieresponsanalyse
- MXO4-K560 Automotive ethernetbus
- MXO4-K550 MIPI lage snelheid protocollen
- MXO4-K530 Luchtvaartprotocollen
- MXO4-B6 ARB-generator
- MXO4-B1 Mixed-signal-optie
- MXO4-B108 Geheugenoptie 800 Mpts
Bundeloverzicht
| Model | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Bandbreedte | 200 MHz | 500 MHz | 1.5 GHz |
| Rise time | 1.75 ns | 700 ps | 234 ps |
| Geheugendiepte | 400 Mpts | 400 Mpts | 800 Mpts |
| Extra functies | golfvormgenerator | golfvormgenerator, frequentieresponsanalyser, stroomanalyse pakket, trigger & decodering | golfvormgenerator, frequentieresponsanalyser, stroomanalyse pakket, trigger & decodering, extra geheugen, logische probes met MSO-optie |
| Prijs |
Specificaties
| Kanalen | 4 |
| Sample rate | 5 GS/s (op 2 kanalen, 2.5 GS/s op 4 kanalen) |
| Waveform capture rate | 4.500.000 wfm/s |
| Verticale resolutie | 12 bits (18 bits in HD-modus) |
| Verticale schaal | 0.5 mV/div - 1 V/div |
| Horizontale schaal | 200 ps/div - 10000 s/div |
| Interfaces | USB Host, USB Device, LAN, HDMI |
| Display | 13.3" TFT LCD (1920x1080, touchscreen) |
| Afmetingen | 414 × 279 × 162 mm |
| Gewicht | 6 kg |
Opties
Er zijn veel opties beschikbaar voor dit product. Bekijk de datasheet voor een volledige lijst van alle opties.
Accessoires
De MXO44-serie wordt standaard geleverd met:
- 4x passieve probe
- Stroomkabel
Downloads
| MXO44 series datasheet |  (374.67 KB) | Download |
| MXO4 series user manual | (28.31 MB) | Download |
