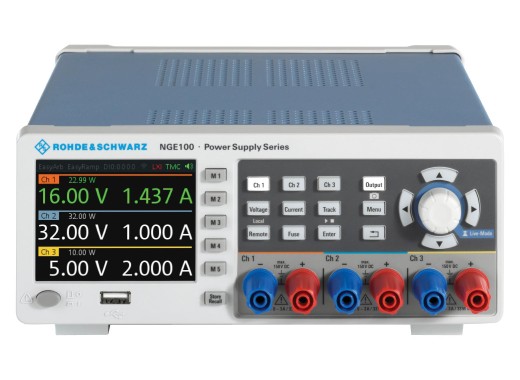

Rohde & Schwarz NGE-COM3B labvoeding
Dit product is tijdelijk in prijs verlaagd tot en met 31 maart 2024!
Details
De NGE-COM3B actie bevat:
- NGE103B labvoeding
- NGE-K101 Ethernet remote control optie
- NGE-K103 Digital trigger I/O optie
Indien u een specifieke configuratie nodig heeft, neemt u alstublieft contact met ons op en vraag naar de mogelijkheden.
Deze actie biedt de de R&S NGE103B labvoeding aan met verschillende opties. De NGE103B is een voordelige, precieze labvoeding met een hoge efficiëntie en zeer lage rimpel. Het kan in totaal 100 watt leveren, verspreid over 3 aardeloze uitgangen. Op de uitgangen kunnen 4 mm veiligheidsbananenplugs of draadjes aangesloten worden op de schroefdoppen. In tegenstelling tot veel andere labvoedingen zijn de uitgangskanalen individueel in te stellen, zo kan ieder kanaal als aparte voedingsbron gebruikt worden.
Voor een klein apparaat heeft deze labvoeding veel te bieden. Net zoals andere voedingen kunnen de uitgangen in series of parallel gebruikt worden. Verder heeft het een breed scala aan veiligheidsmaatregelen, zoals elektrische zekeringen, bescherming tegen over-current (OCP), over-voltage (OVP), over-power (OPP), over-temperature (OVP) en kortsluiting. De instellingen van het apparaat kunnen worden opgeslagen in 5 verschillende profielen die op ieder moment toe te passen zijn. De belangrijkste instellingen kunnen direct worden aangepast middels de toetsen op het frontpaneel in combinatie met de handige draaiknop.
Deze labvoeding komt met een unieke functie genaamd EasyArb, waarmee eenvoudig een tijd/spanning of tijd/stroom sequence kan worden ingeprogrammeerd. Ook komt het met EasyRamp, waarmee een situatie kan worden nagebootst waarin de spanning geleidelijk aan optrekt in de span van 10 ms tot 10 seconden. Zowel de EasyArb als de EasyRamp kunnen handmatig of extern worden ingesteld.
De NGE103B heeft verschillende externe bedieningsmogelijkheden. Aan de achterzijde van het apparaat zit standaard een USB-poort waarmee via een COM-poort of TMC informatie uitgewisseld kan worden. Als optie kan de ethernetpoort worden gebruikt (optie K101), dan kan men met elke web browser het apparaat bedienen via de ingebouwde webserver. Alle lokaal verbonden apparaten (mits ondersteund) kunnen via internet worden aangestuurd. Het IP mag dan zowel dynamisch als vast zijn. Verder bevindt zich aan de achterzijde ook nog een viertal poorten die dienen als trigger I/O's (optie K103).
NGE 100B series
Model | NGE102B | NGE103B | NGE-COM3B |
---|---|---|---|
Kanalen | 2 | 3 | 3 |
Max. vermogen | 66 W | 100 W | 100 W |
Max. vermogen per kanaal | max. 33.6 W | max. 33.6 W | max. 33.6 W |
Uitgangsspanning per kanaal | 0 - 32 V | 0 - 32 V | 0 - 32 V |
Uitgangsstroom per kanaal | 0 - 3 A | 0 - 3 A | 0 - 3 A |
Specificaties
Kanalen | 3 |
Vermogen | 100 W |
Uitgangsspanning | 0 - 32 V (per kanaal) |
Uitgangsstroom | 0 - 3 A (per kanaal) |
Resolutie | 10 mV 1 mA |
Accuraatheid | < 0.1 % + 30 mV < 0.1 % + 5 mA |
Display | 3.5" 320x240 (QVGA) |
Connectiviteit | USB-TMC, USB-CDC (virtual COM) LAN (LXI) met optie NGE-K101 digitale I/O met optie NGE-K103 |
Gewicht | 5.0 kg |
Afmetingen | 310 x 222 x 97 mm |
Voor meer details, raadpleeg de handleiding hieronder.
Accessoires
De NGE-COM3a wordt geleverd inclusief:
- NGE103B labvoeding
- NGE-K101 Ethernet remote control
- NGE-K103 Digital trigger I/O
- Setje meetkabels
- Netsnoer
Plus en minpunten
- Verschillende externe bedieningsmogelijkheden
- Alle drie kanalen individueel instelbaar
- Zeer kleine rimpel
- Relatief lage uitgangsvermogen
Downloads
R&S NGE100B series datasheet |
(811.95 KB) | Download |
