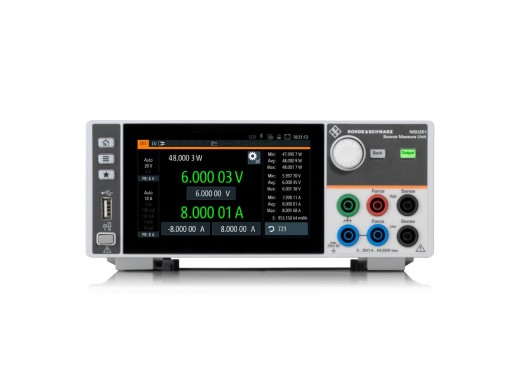

Rohde & Schwarz NGU201 source measure unit
Details
De Rohde & Schwarz NGU201 is een 2-kwadrant source measure unit (SMU). Deze SMU kan tot 60W verwerken. Met de 2-kwadrant architectuur kan deze SMU fungeren als bron of als sink. Met een displayresolutie van 6,5 digits biedt de NGU201 een hoge nauwkeurigheid en uitvoerresoluties tot 1µV/100pA. De NGU201 heeft ook een sample rate tot 500000 samples per seconde, waardoor snelle variaties in spanning of stroom kunnen worden geregistreerd. De SMU biedt ook een snelle lasthersteltijd van <30 µs in combinatie met een minimale overshoot, zelfs tijdens een veeleisende belastingsverandering. De NGU201 voeding heeft ook spannings-, stroom-, vermogens- en temperatuurbeveiliging (OVP, OCP, OPP, OTP) waarbij de spannings-, stroom- en vermogensbeveiliging instelbaar zijn. De voeding heeft een QuickArb-functie, waarmee de tijd/stroom- of tijd/spanningscurve kan worden geprogrammeerd, en een EasyRamp-functie, waarmee binnen een bepaald tijdsbestek continu toenemende bedrijfsomstandigheden kunnen worden gesimuleerd. Al deze informatie wordt bovendien weergegeven op een 5" kleuren touchscreen met hoge resolutie en kan op afstand worden bediend via USB- of LAN-aansluitingen.
Modeloverzicht
| Modellen | NGU201 | NGU401 | NGU411 |
|---|---|---|---|
| Aantal kwadranten | 2 | 4 | 4 |
| Maximale spanning | 20 V | 20 V | ±20 V |
| Maximale stroom | 8 A | 8 A | 2 A |
| Maximaal vermogen | 60 W | 60 W | 20 W |
| Prijs |
Specificaties
| Spanningsresolutie | 1µ V |
| Stroomresolutie | 100 pA |
| Beveiliging | OPP, OCP, OVP, OTP |
| Interfaces | LAN, USB |
| Display | 5" TFT |
| Afmetingen | 222 x 97 x 436 mm |
| Gewicht | 7,1 kg |
Accessoires
De NGU201COM wordt geleverd met:
- Netsnoer
Downloads
| Rohde & Schwarz NGU - Datasheet |  (9.75 MB) | Download |
| Rohde & Schwarz NGU - User manual | (11.95 MB) | Download |
