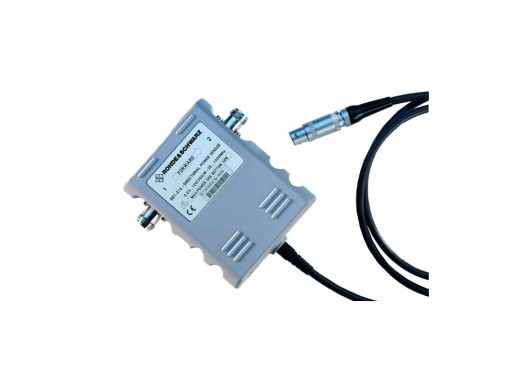

Rohde & Schwarz NRT-Z44 richtingsgevoelige vermogenssensor
Details
De Rohde & Schwarz NRT-Z14 en NRT-Z44 zijn volledig gekalibreerde, zelfstandige richtingsgevoelige vermogenssensoren, ontwikkeld voor nauwkeurige RF-vermogens- en reflectiemetingen. Ze voldoen aan de eisen van zowel traditionele analoge radiostandaarden als moderne digitale radiocommunicatiestandaarden. De sensoren ondersteunen diverse meetfuncties, zoals RMS, PEP, crestfactor, gemiddeld burstvermogen en CCDF.
Omdat deze sensoren functioneren als zelfstandige meetapparaten, bieden ze een zeer kosteneffectieve manier om vermogen direct te monitoren, zonder dat een traditionele basiseenheid nodig is. De sensoren kunnen rechtstreeks op een pc of laptop worden aangesloten. In combinatie met de gratis R&S Virtual-NRT Windows-software is deze opstelling ideaal voor continue dataverzameling, onderhoud van basisstations en toepassingen op afstand, zoals EMC-testsystemen en het monitoren van zendstations.
Modeloverzicht
| Model | R&S NRT-Z14 | R&S NRT-Z44 |
| Frequentiebereik | 25 MHz – 1 GHz | 200 MHz – 4 GHz |
| Vermogensbereik | 6 mW – 120 W (300 W piek) | 3 mW – 120 W (300 W piek) |
| SWR (50 Ω) | ≤ 1,06 | 0,2 GHz tot 3 GHz: ≤ 1,07 3 GHz tot 4 GHz: ≤ 1,12 |
| Invoegverlies | ≤ 0,06 dB, typ. ≤ 0,04 dB | 0,2 GHz tot 1,5 GHz: ≤ 0,06 dB, typ. ≤ 0,04 dB
1,5 GHz tot 4 GHz: ≤ 0,10 dB, typ. ≤ 0,07 dB |
| Prijs |
Specificaties
| Afmetingen | 120 x 95 x 39 mm |
| Gewicht | 650 g |
Downloads
| R&S NRT2, Z14, Z44 datasheet |  (2.03 MB) | Download |
| R&S Z14,Z44 user manual | (2.07 MB) | Download |
