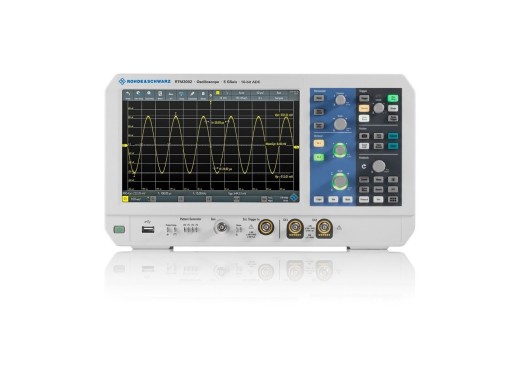

Rohde & Schwarz RTM3002 oscilloscoop

Schrijf de eerste review over dit product

Laagste prijsgarantie
5227.2 Incl. 21% BTW: € 5.227,20 Excl. BTW: € 4.320,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE007619

Details

De Rohde & Schwarz RTM3002 is de 2-kanaals versie van de RTM-serie oscilloscopen. Deze serie heeft een bandbreedte van 100MHz, een geheugendiepte van 40Mpts en een sample rate van 2,5GS/s, waardoor langdurige opnames mogelijk zijn. Daarnaast beschikt deze serie oscilloscopen over een hoge verticale gevoeligheid en biedt verschillende functies zoals een logische analyser, protocolanalyser, golfvorm- en patroongenerator en een digitale voltmeter. Dankzij de combinatie van hoge geheugendiepte en sample rate kan deze oscilloscoop meer gegevens over langere periodes vastleggen in vergelijking met andere oscilloscopen. De RTM3002 heeft een 10,1" full HD capacitief touchscreen display met een intuïtieve gebruikersinterface die onder andere een zoekmenu voor functies bevat en toegang tot afstandsbediening via LAN. Deze oscilloscoop is ook beschikbaar in een bundel, waarmee nog meer functies aan het apparaat worden toegevoegd. De bundel is te vinden op deze pagina.

Modeloverzicht

Model RTM3002 RTM3004
Kanalen 2 4
Prijs 5227.2 Incl. BTW: € 5.227,20 Excl. BTW: € 4.320,00 6207.3 Incl. BTW: € 6.207,30 Excl. BTW: € 5.130,00

Specificaties

Kanalen 2
Bandbreedte 100 MHz
Geheugendiepte 40 Mpts (per kanaal)
Sample rate 2,5 GS/s (per kanaal)
5 GS/s (interleaved)
Waveform capture rate 64.000 wfm/s
Verticale resolutie 10 bits
Verticale schaal 0,5 mV/div - 1 V/div
Horizontale schaal 0,5 ns/div - 500 s/div
Interfaces USB Host, USB Device, LAN
Display 10,1" TFT LCD (1280 x 800, touchscreen)
Afmetingen 390 × 152 × 220 mm
Gewicht 3,3 kg

Opties

Gemengd signaal upgrade (hardware)RTM-B1 2250.6 Incl. BTW: € 2.250,60 Excl. BTW: € 1.860,00
200 MHz bandbreedte upgrade (alleen RTM3002) (software)RTM-B222 1022.45 Incl. BTW: € 1.022,45 Excl. BTW: € 845,00
350 MHz bandbreedte upgrade (alleen RTM3002) (software)RTM-B223 5529.7 Incl. BTW: € 5.529,70 Excl. BTW: € 4.570,00
500 MHz bandbreedte upgrade (alleen RTM3002) (software)RTM-B224 8409.5 Incl. BTW: € 8.409,50 Excl. BTW: € 6.950,00
1GHz bandbreedte upgrade (alleen RTM3002) (software)RTM-B2210 11144.1 Incl. BTW: € 11.144,10 Excl. BTW: € 9.210,00
200 MHz bandbreedte upgrade (alleen RTM3004) (software)RTM-B242 695.75 Incl. BTW: € 695,75 Excl. BTW: € 575,00
350 MHz bandbreedte upgrade (alleen RTM3004) (software)RTM-B243 6679.2 Incl. BTW: € 6.679,20 Excl. BTW: € 5.520,00
500 MHz bandbreedte upgrade (alleen RTM3004) (software)RTM-B245 11773.3 Incl. BTW: € 11.773,30 Excl. BTW: € 9.730,00
1GHz bandbreedte upgrade (alleen RTM3004) (software)RTM-B2410 15415.4 Incl. BTW: € 15.415,40 Excl. BTW: € 12.740,00
Functie en 4-bit patroongenerator (software)RTM-B6 1137.4 Incl. BTW: € 1.137,40 Excl. BTW: € 940,00
I2C/SPIseriële triggering en decodering (software)RTM-K1 1548.8 Incl. BTW: € 1.548,80 Excl. BTW: € 1.280,00
UART/RS-232/RS-422/RS-485seriële triggering en decodering (software)RTM-K2 1548.8 Incl. BTW: € 1.548,80 Excl. BTW: € 1.280,00
CAN/LIN seriële triggering en decodering (software)RTM-K3 1548.8 Incl. BTW: € 1.548,80 Excl. BTW: € 1.280,00
Audio triggering en decodering (I2S, LJ, RJ, TDM) (software)RTM-K5 1754.5 Incl. BTW: € 1.754,50 Excl. BTW: € 1.450,00
MIL-STD-1553 seriële triggering en decodering (software)RTM-K6 1669.8 Incl. BTW: € 1.669,80 Excl. BTW: € 1.380,00
ARINC 429 seriële triggering en decodering (software)RTM-K7 1754.5 Incl. BTW: € 1.754,50 Excl. BTW: € 1.450,00
Historische en gesegmenteerde geheugen (software)RTM-K15 1548.8 Incl. BTW: € 1.548,80 Excl. BTW: € 1.280,00
Vermogensanalyse (software)RTM-K31 2420 Incl. BTW: € 2.420,00 Excl. BTW: € 2.000,00
Bode-plot analyse (software)RTM-K36 1754.5 Incl. BTW: € 1.754,50 Excl. BTW: € 1.450,00
Spectrumanalyse en spectrogram (software)RTM-K37 2420 Incl. BTW: € 2.420,00 Excl. BTW: € 2.000,00
Toepassingsbundel (K1, K2, K3, K5, K6, K7, K15, K31, K36, K37 en B6) (software)RTM-PK1 4840 Incl. BTW: € 4.840,00 Excl. BTW: € 4.000,00

Opties

Er zijn veel opties beschikbaar voor dit product. Raadpleeg de datasheet voor een volledige lijst met opties en neem contact met ons op voor bestelmogelijkheden.

Accessoires

De RTM3002 wordt standaard geleverd met:

  • 1x 500 MHz passieve probe (per kanaal)
  • 1x Netsnoer

Downloads

Rohde & Schwarz RTM3000 datasheet
pdf (2.15 MB)Download
User manual RTM3K-54PK
pdf (16.46 MB)Download
