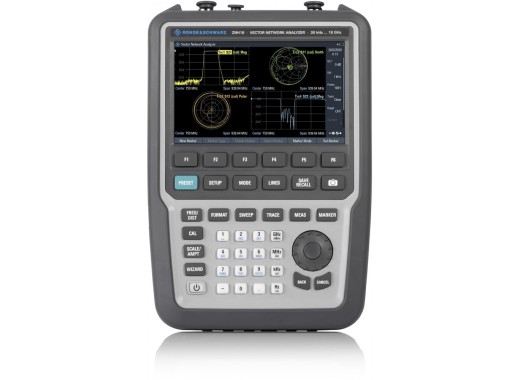

Rohde & Schwarz ZNH18 handheld vector network analyser
Details
De Rohde & Schwarz ZNH18 maakt deel uit van de high-end ZNH handheld vector network analyser serie met een frequentiebereik van 30kHz - 18GHz. Het apparaat biedt zowel enkelpoorts kabel- en antennemetingen als volledige twee poorts S-parametermetingen. Deze serie vector network analysers zijn handheld en hierom ideaal voor metingen in het veld, terwijl ze ook nog kunnen concurreren met tafelmodellen.
Deze vector network analyser beschikt over 4 ontvangers, waardoor geavanceerde kalibratietypen worden ondersteunt, zoals: unknown through, open, short en match (UOSM) kalibratie. Deze kalibratie is nuttig voor DUTs die verschillende typen ingangs- of uitgangsaansluitingen op de testpoorten hebben. Het apparaat is eenvoudig te bedienen door het touchscreen, dat intuïtieve smartphone gebaren ondersteunt. Bovendien kan het apparaat worden aangestuurd via pc. Daarnaast kan de vector network analyser aangestuurd worden via remote control voor PC, Android of iOS.
Modeloverzicht
| Model | ZNH4 | ZNH8 | ZNH18 | ZNH26 |
|---|---|---|---|---|
| Bandbreedte | 30 kHz - 4 GHz | 30 kHz - 8 GHz | 30 kHz - 18 GHz | 30 kHz - 26,5 GHz |
| Testpoort connector | type N, female | type N, female | type N, female | 3,5 mm, male |
| Prijs |
Specificaties
| Poorten | 2 |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| Dynamisch bereik | 100 dB |
| Ruisvloer | -125 dBm/Hz |
| Max. ingangsvermogen | +23 dBm |
| Interfaces | SCPI, LAN, USB |
| Display | WVGA touchscreen, 800 × 480 pixels |
| Afmetingen | 202 x 294 x 76 mm |
| Gewicht | 3,1 kg |
Accessoires
De ZNH18 wordt standaard geleverd met:
- Lithium-ion batterijpack
- USB-kabel
- AC voedingsadapter
- Zijriem
Plus en minpunten
- Gemakkelijk te bedienen
- Draagbaar
Downloads
| Rohde & Schwarz ZNH user manual |  (9.34 MB) | Download |
| Rohde & Schwarz ZNH data sheet | (1.29 MB) | Download |
