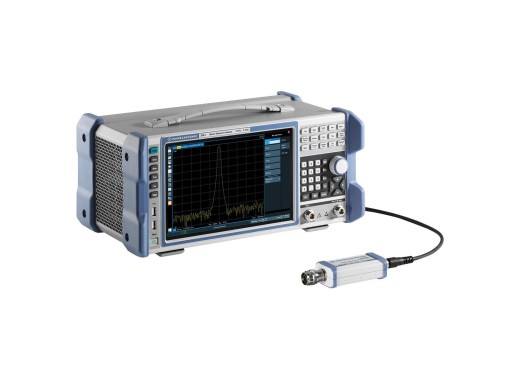

Rohde & Schwarz ZNL6 vector network analyser
Details
De Rohde & Schwarz ZNL6 is een high-end vector network analyser en maakt deel uit van de ZNL-serie. Deze analyser heeft een frequentiebereik van 5kHz tot 6GHz. De ZNL6 heeft een tweepoortsontwerp waarmee bidirectionele metingen mogelijk zijn en beschikt over een lage trace noise van typisch 0,001dB. Dit resulteert in zeer nauwkeurige en stabiele metingen, zelfs bij grotere bandbreedtes. De ZNL-serie beschikt over een groot 10,1" capacitief touchscreen voor eenvoudige configuratie met multitouch-gebaren. Dit grote scherm kan met de MultiView-functie meerdere meetmodi tegelijkertijd weergeven. Tot slot beschikt de ZNL-serie over USB- en LAN-interfaces.
Voor een vector-netwerkanalysator met een volledig geïntegreerde pc met Windows 10, bekijk de Rohde & Schwarz ZNLE-serie.
Overzicht modellen
| Model | ZNL3 | ZNL4 | ZNL6 | ZNL14 | ZNL20 |
|---|---|---|---|---|---|
| Bandbreedte | 5 kHz - 3 GHz | 5 kHz - 4,5 GHz | 5 kHz - 6 GHz | 5 kHz - 14 GHz | 5 kHz - 20 GHz |
| Poorttype | Type N (female) | Type N (female) | Type N (female) | Type N (female) | 3,5 mm (male) |
| Prijs |
Specificaties
| Poorten | 2 |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| IFBW | 1 Hz - 500 kHz |
| Dynamisch bereik | 130 dB (typ.) |
| Ruisvloer | -140 dBm/Hz (typ.) |
| Max. ingangsvermogen | +15 dBm |
| Interfaces | USB host/device, LAN, RJ-45 |
| Display | 10,1" WXGA-kleuren LCD, multitouch |
| Afmetingen | 408 x 186 x 235 mm |
| Gewicht | 6 kg |
Accessoires
De volgende accessoires worden meegeleverd met de ZNL-serie:
- Netsnoer
Downloads
| R&S ZNL- Datasheet |  (1.99 MB) | Download |
| R&S ZNL_ZNLE - User manual | (25.8 MB) | Download |
