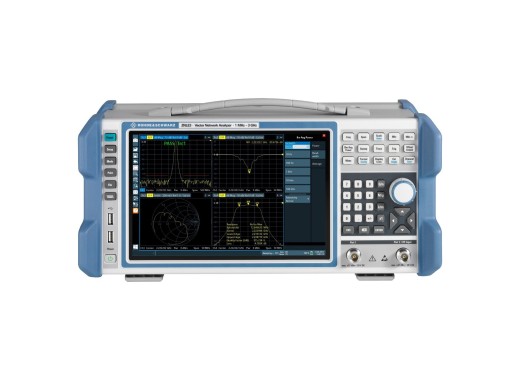

Rohde & Schwarz ZNLE3 vector network analyser
Details
De Rohde & Schwarz ZNLE3 vector netwerk analyser maakt deel uit van de ZNLE-serie en heeft een frequentiebereik van 1MHz tot 3GHz. De ZNLE3 heeft een twee-poorts ontwerp voor bidirectionele metingen en biedt een lage trace noise aan van 0,001dB. Dit zorgt voor zeer nauwkeurige en stabiele metingen, zelfs bij bredere bandbreedtes. De ZNLE-serie is een volledig standalone VNA met een geïntegreerde pc met Windows 10. Daarnaast beschikt deze serie over een 10,1" touchscreen voor eenvoudige configuratie en multitouch-bediening. Tot slot beschikt de ZNLE-serie over USB- en LAN-interfaces.
Voor een vector netwerk analyser zonder geïntegreerde pc, bekijk de Rohde & Schwarz ZNL-serie.
Modeloverzicht
| Model | ZNLE3 | ZNLE4 | ZNLE6 | ZNLE14 | ZNLE18 |
|---|---|---|---|---|---|
| Bandbreedte | 1 MHz - 3 GHz | 1 MHz - 4,5 GHz | 1 MHz - 6 GHz | 1 MHz - 14 GHz | 1 MHz - 18 GHz |
| Prijs |
Specificaties
| Poorten | 2 |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| IFBW | 1 Hz - 500 kHz |
| Dynamisch bereik | 120 dB (typ.) |
| Ruisvloer | -130 dBm/Hz (typ.) |
| Max. ingangsvermogen | +15 dBm |
| Interfaces | USB-host/device, LAN, RJ-45 |
| Display | 10,1" WXGA kleuren touchscreen LCD |
| Afmetingen | 408 x 186 x 235 mm |
| Gewicht | 6 kg |
Accessoires
De volgende accessoires worden meegeleverd met de ZNLE-serie:
- Netsnoer
Downloads
| R&S ZNL_ZNLE - User manual |  (25.8 MB) | Download |
| R&S ZNLE- Datasheet | (1.59 MB) | Download |
