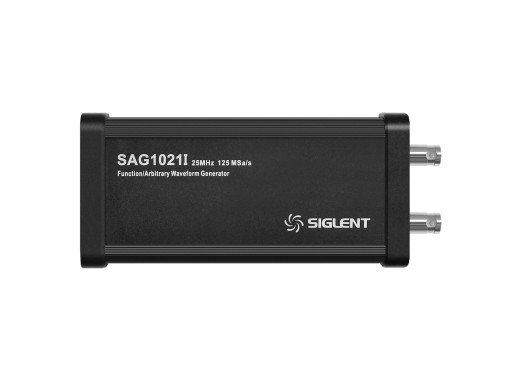

Siglent SAG1021I functie/golfvormgenerator hardware-optie
Details
De Siglent SAG1021I is een geïsoleerde arbitraire golfvorm- en functiegenerator. Deze hardwareoptie kan worden gebruikt met de 4-kanaals SDS1000X-E en alle SDS800X HD, SDS1000X HD, SDS5000X en SDS6000A oscilloscopen. Hij wordt aangesloten via USB en kan 25MHz signalen genereren met 16K punten op 1 kanaal.
Specificaties
| Kanalen | 1 (geïsoleerd) |
| Uitgangsfrequentie | 25 MHz |
| Sample rate | 125 MSa/s |
| Frequentieresolutie | 1 µHz |
| Frequentieprecisie | ± 50 ppm |
| Verticale resolutie | 14 bits |
| Amplitudebereik | -1,5 V ~ +1,5V (50Ω)-3 V ~ +3 V (Hoog-Z) |
| Golfvormtypes | Sinus, vierkant, ramp, puls, ruis, DC en 45 ingebouwde golfvormen |
| Uitgangsimpedantie | 50Ω±2% |
| Bescherming | Overspanningsbeveiliging, stroombegrenzende beveiliging |
Plus en minpunten
- USB-interface
- Slechts één kanaal
