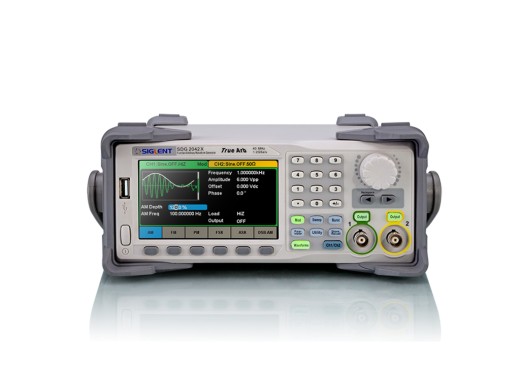

Siglent SDG2082X functiegenerator
Details
De Siglent SDG2082X functiegenerator heeft een bandbreedte van 80MHz.
De SDG2042X maakt deel uit van de nieuwe SDG2000X-serie functiegeneratoren van Siglent. Deze generatoren bieden 2 kanalen met een bandbreedte tot 120 MHz bij 1,2 GSa/s. De TrueArb en EasyPulse technologieën verminderen tekortkomingen die in andere DDS generatoren worden aangetroffen. De functiegeneratoren bieden grote signaaluitgangen tot hoge frequenties. Zij kunnen gegarandeerd 20 Vp-p uitvoeren voor signalen tot 20 MHz. Met de 16 bit verticale resolutie biedt de SDG2000X-serie een zeer nauwkeurige signaalweergave.
| EasyPulse | EasyPulse richt zich voornamelijk op vierkante golven. Conventionele DDS-apparaten hebben moeite met signalen die een frequentie hebben die geen geheel getal van de klokfrequentie is. Dit veroorzaakt jitter, zoals te zien is in de afbeelding. De output wordt niet in dezelfde klokcyclus verhoogd, waardoor het signaal niet consistent is. Dit is verholpen in de SDG2000X-serie. |  |
| Ware Arb | Met TrueArb worden de signalen punt voor punt gegenereerd. Elk gegevenspunt wordt afzonderlijk verwerkt zonder rekening te houden met de omringende punten. Dit vermindert jitter en fouten. |  |
Deze functiegeneratoren zijn gemakkelijk te gebruiken. Ze bieden een touchscreen interface samen met hardware knoppen. Via een USB- of LAN-aansluiting kunnen de apparaten op een pc worden aangesloten, zodat de gebruiker willekeurige golfvormen kan programmeren. Met de software kunnen de golfvormen worden geprogrammeerd door ze te tekenen met de muis, door formules te gebruiken om ze te berekenen, of door middel van coördinaten.
Daarnaast bieden de generatoren een grote verscheidenheid aan modulaties. Ze kunnen gebruik maken van AM, FM, PM, FSK, ASK en DSB - AM modulaties. De stijg-/valtijden kunnen individueel worden ingesteld van 8,4ns tot 22,4s met stappen van 100ps.
Modellen
De modellen in de SDS2000X-serie verschillen voornamelijk in bandbreedte. Verder zijn ze vergelijkbaar.
| Model | SDG2042X | SDG2082X | SDG2122X |
|---|---|---|---|
| Analoge bandbreedte | 40 MHz | 80 MHz | 120 MHz |
| Prijs |
Specificaties
| Monstersnelheid | 1,2 GSa/s |
| Verticale resolutie | 16 bit |
| Golfvormlengte |
8 Mpts |
| Bereik frequentieteller | 100 mHz - 200 MHz |
| Connectiviteit | USB-apparaat, USB-host, LAN |
| Gewicht | 3,43 kg |
| Afmetingen | 260,3 x 107,2 x 295,7 mm |
Opties
Door middel van de volgende opties kunt u extra functies toevoegen.
| USB naar GPIB | Met deze optie kunt u de functiegenerator via GPIB aansturen. |
Toebehoren
- Netsnoer
- USB kabel
- Snelstartgids
- Product en kalibratiecertificaat
- BNC coax kabel
Downloads
| SDG2000X series datasheet |  (1.19 MB) | Download |
| SDG2000X manual | (1.87 MB) | Download |
| Custom waveforms | (986.36 KB) | Download |
