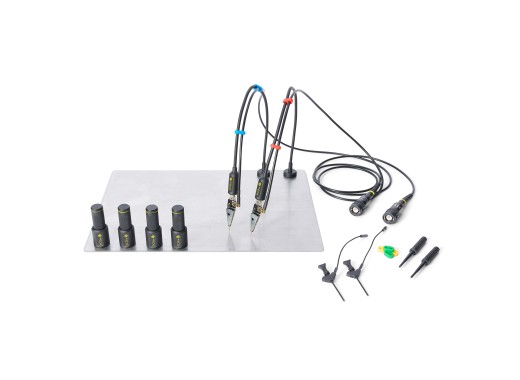

Sensepeek 4016 PCBite oscilloscoop kit met 2x SP200 probes
Details
De Sensepeek (4016) PCBite oscilloscoop kit met 2x SP200 probes, is een revolutionaire manier om PCBs handsfree te testen en te meten. Met de magnetische Sensepeek SP200 - 200 MHz probes is het niet meer nodig om te zoeken naar een optimale plaats om de probe te plaatsen. Deze kit bespaart niet alleen tijd bij het testen en repareren, maar met zijn minimalistische ontwerp en veerbelaste testnaald, kan hij signalen meten op componenten met een fijne pitch en andere plaatsen die moeilijk te bereiken zijn voor conventionele probes. Helaas hebben deze probes slechts een verzwakkingsratio van 10:1.
Als u extra Sensepeek 200 MHz probes of een Sensepeek PCBite isolatieplaat voor deze kit wilt bestellen, kunt u dat doen door de links te volgen. Het is ook mogelijk om 100 MHz probes te bestellen in plaats van 200 MHz probes.
Specificaties
De specificaties voor de SP200 probes zijn weergegeven in de tabel hieronder.
| Bandbreedte | 200 MHz |
| Rise time | 1,75 ns |
| Verzwakking | 10:1 |
| Ingangsimpedantie | 10 MΩ |
| Ingangscapaciteit | 14 - 18 pF |
| Max. ingangsspanning | ±60 V(DC) / 30 V(AC RMS) |
| Kabel lengte | 80 cm |
| Probe tip diameter | 0,5 mm |
Accessoires
De Sensepeek PCBite oscilloscoop kit wordt standaard geleverd met:
- 4 × PCBite houders
- 1 x A4 basisplaat
- 2 x SP200 - 200 MHz handsfree oscilloscoop probes
- 1 x Testclip met afneembare kabel voor een grond connectie
- 1 x Set kleurgecodeerde kabelclips (4 kleuren)
- 1 x Set gele isolatie-ringen
- 1 x Microvezeldoekje
Plus en minpunten
- 200 MHz probes
Downloads
| Sensepeek PCBite manual |  (489.54 KB) | Download |
| Sensepeek SP200 manual | (608.2 KB) | Download |
