Sensepeek 6029 PCBite kit met 2x SQ500 500MHZ en 4x SQ10 handsfree probes
Details

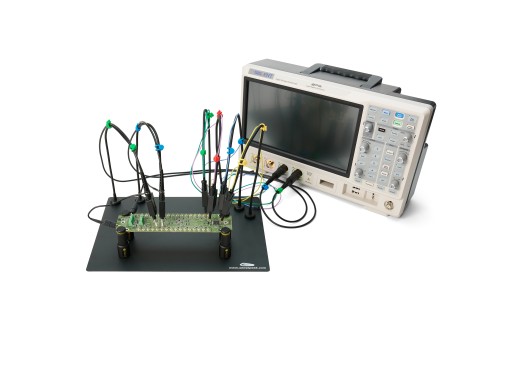

Deze Sensepeek-kit (6029) bevat alles wat je nodig hebt voor hands-free metingen. Deze kit is vooral handig als metingen worden uitgevoerd vanaf een logic analyzer of een oscilloscoop. De meegeleverde probes kunnen zeer nauwkeurig op een component van de print worden geplaatst. De kit wordt geleverd met 2x SQ500 - 500 MHz handsfree oscilloscoop probes en 4x SQ10 probes. De meegeleverde basisplaat heeft een matte en een gepolijste kant. De gepolijste kant kan helpen bij het bekijken van de andere kant van de printplaat. Er wordt ook een beschermhoes meegeleverd.
Specificaties
De specificaties van de SQ10 probes staan in de tabel hieronder.
| Bandbreedte | 10 MHz |
| Opstarttijd | 34ns |
| Verzwakking | 1:1 |
| Naald weerstand | 0,02Ω |
| Overspanningsbeveiliging | 200V (DC/Piek AC) |
| Max. ingangsspanning | ±60V (GELIJKSTROOM)/30V (AC RMS) |
| Max. DC-stroom | 2A |
| Diameter sondepunt | 0,5 mm |
Specificaties
De specificaties van de SQ500 sondes staan in de tabel hieronder.
| 3 dB bandbreedte | DC tot 500 MHz |
| Capaciteit bij sondetip | 9pF |
| Verzwakking | 10:1 |
| Weerstand bij sonde punt | 10MΩ |
| Scope-ingangsimpedantie | 1MΩ |
| Maximale werkspanning | 150VRMS |
| Temperatuurbereik | -20℃ - +50℃ |
| De diameter van de sondetip | 0.5mm |
| Gewicht | 40g |
Accessoires
De Sensepeek 6029 PCBite kit wordt standaard geleverd met:
- 4 x PCBite houder
- 1 x Grote voetplaat (A4)
- 4 x SQ10 sondes
- 1 x Set gele isolatie ringen
- 5 x Dupont naar dupont testdraden
- 2 x Banaan naar dupont testdraden
- 2x SQ sonde houder voor handsfree metingen
- 2x Testhaak met afneembare kabels (5cm & 10cm) voor gemakkelijke massaverbinding
- 2x Alligator kabel voor gemakkelijke massaverbinding
- 2x Standaard massaveer, voor handmetingen bij nominale bandbreedte
- 2x Unieke massaveer, voor totale handsfree metingen bij nominale bandbreedte
- 2x Set kabelhouders met kleurcodering (4 kleuren)
- 2x Sondepuntbescherming
- 6x Extra testnaald
Plus en minpunten
- Hands-free metingen
- De probes hebben een hoge bandbreedte
