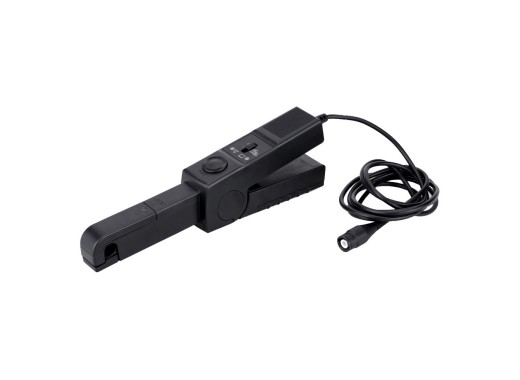

Siglent CP4020 stroomprobe
Details
De Siglent CP4020 is een betaalbare actieve AC/DC-stroomprobe met een bandbreedte van DC tot 200kHz. Deze probe kan veilig een maximale continue stroom van 20Arms en een maximale piekstroom van 60A meten. De CP4020 is uitgerust met een BNC-connector, waardoor de probe gebruikt kan worden in combinatie met de meeste oscilloscopen. Daarnaast kan de probe ook worden gebruikt in combinatie met een BNC-naar-banaan-adapter, waardoor de probe ook gebruikt kan worden met andere meetapparaten, zoals een multimeter. Tot slot kan de CP4020 worden gevoed met een 9V-batterij of de meegeleverde voedingsadapter, wat het apparaat ideaal maakt voor zowel laboratorium- als veldtoepassingen.
Modeloverzicht
| Modellen | CP4020 | CP4050 | CP4070 | CP4070A |
|---|---|---|---|---|
| Bandbreedte | DC - 200 kHz | DC - 1 MHz | DC - 300 kHz | DC - 300 kHz |
| Stijgtijd | ≤ 1,75 µs | ≤ 0,35 µs | ≤ 1,2 µs | ≤ 1,2 µs |
| Piekstroom | 60 A | 140 A | 200 A | 200 A |
| Max. continu ingangsbereik | 20 Arms | 50 Arms | 70 Arms | 70 Arms |
| Bereik van schakelaar | 50 mV/A 5 mV/A | 500 mV/A 50 mV/A | 50 mV/A 5 mV/A | 100 mV/A 10 mV/A |
| Prijs |
Specificaties
| DC-nauwkeurigheid | ±2% |
| Diameter geleider | 10,3 mm |
| Afmetingen | 231 x 67 x 36 mm |
| Gewicht | 310 g |
Accessoires
De CP4020 wordt geleverd met:
- Voedingsadapter
- 200cm BNC-kabel
Plus en minpunten
- Kan worden gevoed met een batterij
