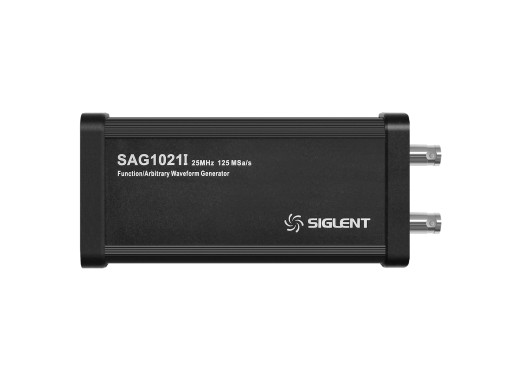

Siglent SAG1021I functiegenerator
Details
Deze functiegenerator kan gebruikt worden met de 4-kanaals varianten van de SDS1000X-E serie en alle SDS800X HD, SDS1000X HD, SDS2000X-E, SDS3000X HD, SDS5000X en SDS6000A serie oscilloscopen.
De functiegenerator wordt gekoppeld via USB en kan op 1 kanaal tot 25MHz signalen genereren. Dit met 16K punten.
Specificaties
| Kanalen | 1 (geïsoleerd) |
| Output frequentie | 25 MHz |
| Sample rate | 125 MSa/s |
| Frequentie resolutie | 1 µHz |
| Frequentie precisie | ± 50 ppm |
| Verticale resolutie | 14 bits |
| Amplitude bereik | -1.5 V ~ +1.5V (50Ω)-3 V ~ +3 V (High-Z) |
| Waveform types | Sine, Square, Ramp, pulse, Noise, DC and 45 built-in waveforms |
| Uitgangsimpedantie | 50Ω±2% |
| Beveiliging | Over-Voltage Protection, Current-Limiting Protection |
Plus en minpunten
- Slechts 1 kanaal
- Beperkte functionaliteit
