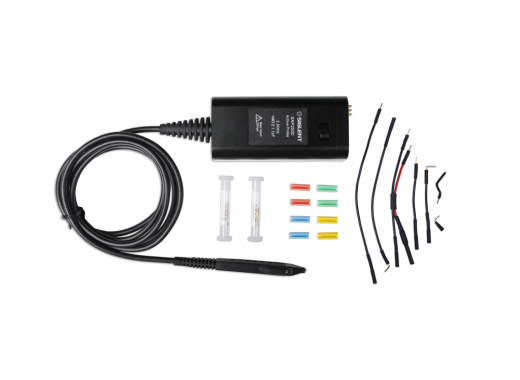

Siglent SAP2500 actieve probe
Details
De Siglent SAP2500 is een actieve probe, die te combineren is met de Siglent SDS5000X/SDS6000A serie oscilloscopen. De compacte actieve probe is ontworpen om de hedendaagse toenemende vraag naar metingen op verschillende gebieden te voldoen. Met een lage ingangscapaciteit en een hoge ingangsimpedantie wordt het testcircuit minimaal belast. Bovendien zorgt de SAPBus interface ervoor dat de SAP2500 een integraal onderdeel van de oscilloscoop wordt. Dit garandeert dat de probe vanaf het voorpaneel van de oscilloscoop bediend kan worden. Daarnaast levert de oscilloscoop de voeding voor de probe zelf, hierdoor is het niet nodig om een aparte voeding of extra batterijen aan te schaffen.
Specificaties
| Bandbreedte | 2,5 GHz |
| Verzwakking | 10:1 |
| Probe offset range | ±12 V |
| Dynamisch ingangsbereik | ±8 V |
| Ingangsimpedantie | 1 MΩ |
| Ingangscapaciteit | 1,1 pF |
| Max. ingangsspanning | 20 V |
| Connectiviteit | SAPBus interface |
| Kabel lengte | 1,3 m |
| Probe head | 83,0 x 14,1 x 6,4 mm |
Accessoires
De Siglent SAP2500 wordt standaard geleverd met:
- 5 x Rechte tip
- 5 x Pogo tip
- 1 x L - in adapter
- 1 x Z - grond
- 1 x Y snoer adapter
- 1 x Gebogen pin snoer (5 cm)
- 1 x Rechte pin snoer (6 cm)
- 1 x Gebogen pin snoer (10 cm)
- 1 x Rechte pin snoer (12 cm)
- 1 x Kanalen clips (set van 4 kleuren)
Plus en minpunten
- 2.5 GHz
- SAPBus interface
Downloads
| SAP2500 User Manual |  (1.44 MB) | Download |
