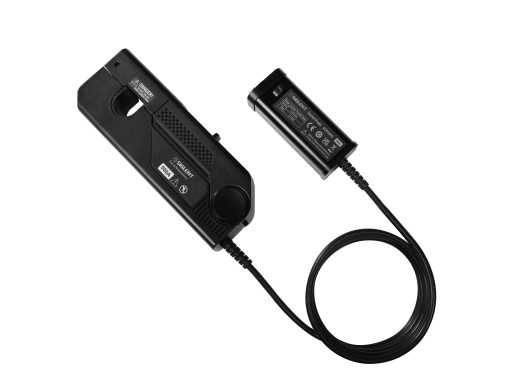

Siglent SCP5500 current probe

Schrijf de eerste review over dit product

Laagste prijsgarantie
5662.8 Incl. 21% BTW: € 5.662,80 Excl. BTW: € 4.680,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE007223

Details

De Siglent SCP5500 is een breedband DC/AC actieve current probe, met hoge nauwkeurigheid en een lage circuit inversion loss. De current probe heeft een continu stroombereik tot 500A, met een maximale piekstroomwaarde van 750Apk, en een frequentiebereik van DC - 2MHz. De SCP5500 heeft ook instelbare meetmodi die 2 verschillende current transfer ratios mogelijk maken van 10mV/A en 100mV/A. Deze probe heeft een klemontwerp, wat handig is om de stroom te testen zonder het circuit los te hoeven koppelen. Bovendien heeft de current probe een maximale bekgrootte van 20 mm. Deze probe kan gebruikt worden met elke oscilloscoop met een SAPBUS-ingang met hoge impedantie, en de probe wordt direct gevoed door de oscilloscoop.

Modeloverzicht

We bieden 4 verschillende modellen van de Siglent SCP5000 serie probe, die verschillen in bandbreedte, maximaal continu stroombereik, bekgrootte, rise time en current transfer ratios:

ModellenSCP5030 SCP5030A SCP5150 SCP5500
BandbreedteDC - 50 MHzDC - 100 MHzDC - 12 MHzDC - 2 MHz
Maximaal continu stroombereik30 A30 A150 A500 A
Rise time≤ 7 ns≤ 3,5 ns≤ 29 ns≤ 175 ns
Current transfer ratios1 V / A (1X), 100 mV / A (10X)1 V / A (1X), 100 mV / A (10X)100 mV / A (10X), 10 mV / A (100X)100 mV / A (10X), 10 mV / A (100X)
Prijs 2274.8 Incl. BTW: € 2.274,80 Excl. BTW: € 1.880,00 3121.8 Incl. BTW: € 3.121,80 Excl. BTW: € 2.580,00 3605.8 Incl. BTW: € 3.605,80 Excl. BTW: € 2.980,00 5662.8 Incl. BTW: € 5.662,80 Excl. BTW: € 4.680,00

Specificaties

Nominale uitgang 75 A (100 mV/A), 500 A (10 mV/A)
Maximale piekstroom 750 Apk
Maximale nauwkeurigheid 1 %
Afmetingen 174 x 67,5 x 30 mm

Plus en minpunten

  • Hoge nauwkeurigheid
  • Lage circuit inversion loss

Downloads

Siglent SCP5000 Series Instructions
pdf (599.4 KB)Download
