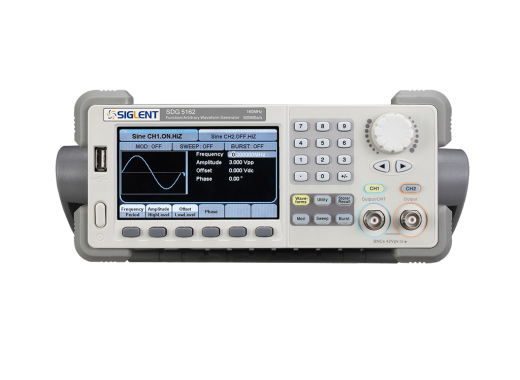

Siglent SDG5122 functiegenerator
Details
De Siglent SDG5122 functiegenerator heeft een bandbreedte van 120 MHz.
De Siglent SDG1000 serie 2-kanaals functiegeneratoren beschikken over een 4,3" LCD scherm en hebben met een afwijking van slechts 2ppm een zeer stabiele frequentie. De meest gebruikte modulatiefuncties zijn standaard aanwezig, en met de bijgeleverde PC software kunnen geavanceerde functies worden geschreven. Deze arbitrary waveforms kunnen met behulp van een PC via USB worden opgeslagen in het interne geheugen. Er is ruimte voor 8 functies van 512K punten of 24 functies van 16K punten worden opgeslagen, zodat u veelgebruikte functies snel op de functiegenerator kunt aanroepen.
Modeloverzicht
De modellen in de SDG5000 serie verschillen onderling voornamelijk in de bandbreedte. De belangrijkste specificaties staan overzichtelijk naast elkaar in onderstaande tabel.
| Model | SDG5082 | SDG5122 | SDSG5162 |
|---|---|---|---|
| Maximale outputfrequentie | 80 MHz | 120 MHz | 160 MHz |
| Maximale functielengte | 512k punten | 512k punten | 512k punten |
| Sample rate | 500 MS/s | 500 MS/s | 500 MS/s |
| Prijs (incl. BTW) |
Specificaties
| Verticale resolutie | 14 bits |
| Display | 4,3" TFT, 480x272 pixels |
| Ingebouwde functies | o.a. Sine, Square, Ramp, Pulse, Noise, Arbitrary, DC Zie de datasheet voor de overige aanwezige functies. |
| Uitgangsimpedantie | 50 Ω |
| Frequentiebereik | 1 μHz -80 MHz/120MHz/160MHz |
| Amplitudebereik | 1 mVpp - 10 Vpp (50 Ω, < 40MHz) 1 mVpp - 5 Vpp (50 Ω, < 100MHz) |
| Aantal kanalen | 2 |
| Aansluitingen | USB 2.0 type B |
| Gewicht (zonder doos) | 2.8 Kg |
| Afmetingen | 261 x 105 x 344mm (BxHxL) |
Voor meer informatie, zie de datasheet van de fabrikant voor een overzicht van de specificaties.
Opties
| Vermogensversterker | Deze optie is erg handig wanneer je een groter uitgansvermogen nodig heb. |
Accessoires
De Siglent SDG5122 wordt geleverd met de volgende accessoires:
- Snelstarthandleiding (Engelstalig)
- USB kabel
- Netsnoer
Downloads
| Custom waveforms |  (986.36 KB) | Download |
| Datasheet SDG5000 | (833.65 KB) | Download |
