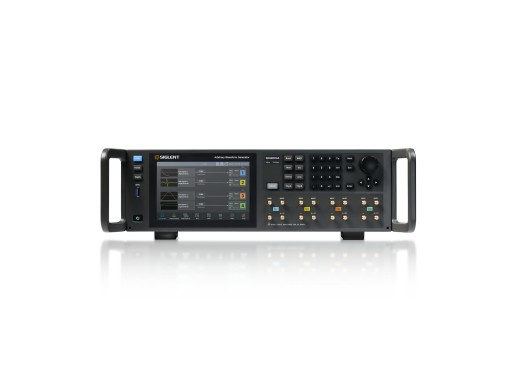

Siglent SDG8004A functiegenerator
Details
De SDG8004A is een premium 4-kanaals arbitrary waveform generator van Siglent, geschikt voor alle signaalgeneratietaken in onderzoek, onderwijs en communicatietestlabs. Met een maximale uitgangsfrequentie van 5GHz, een sample rate van 10GSa/s en 16-bits verticale resolutie produceert deze generator schone signalen met zeer lage jitter. TrueArb- en EasyPulse-technologieën leveren schone arbitrary waveforms en pulssignalen. Geïntegreerde signaalmodulatie, protocolgeneratie, harmonische analyse, vector signal generation (VSG) en analoge of digitale ruisgeneratie breiden het bereik van ondersteunde testtaken verder uit. Daarnaast stellen vier selecteerbare uitgangspaden (DC-HBW, DC-AMP, AC-DIR en AC-AMP) en tot 2GHz modulatiebandbreedte u in staat om voor elke meting de juiste balans tussen bandbreedte, amplitude en ruisvloer te kiezen.
Alle vier kanalen zijn volledig onafhankelijk en elk kanaal beschikt over twee marker-uitgangen. De generator produceert daarnaast high-speed serial code-signalen tot 1,25Gbps, plus multipulse-, multitone- en chirp-waveforms. Een 7-inch touchscreen, een geïntegreerde 250GB SSD en een webserver-interface voor bediening op afstand zijn standaard inbegrepen. Met optionele softwarelicenties zijn multilevel sequence waves, uitgebreid geheugen tot 4Gpts per kanaal, AC- en DC-versterkte uitgangspaden en volledige IQ vector signal generation via SigIQPro beschikbaar. Neem contact met ons op om de juiste combinatie van opties voor uw toepassing te bespreken.
Modeloverzicht
| SDG8002A | SDG8004A | |
|---|---|---|
| Kanalen | 2 | 4 |
| Marker-uitgangen | 4 (2 per kanaal) | 8 (2 per kanaal) |
| Prijs |
Specificaties
| Bandbreedte | DC - 5 GHz |
| Verticale resolutie | 16-bit |
| Sample rate | 10 GSa/s (interpolatie), optioneel 12 GSa/s (interpolatie) |
| Frequentieresolutie | 1 µHz |
| Amplitudebereik | 25 mVpp - 3 Vpp (afhankelijk van de modus) |
| Waveform lengte | 2 Gpts per kanaal |
| Modulatie | AM, DSB-SC, FM, PM, FSK, ASK, PSK, PWM |
| Ingebouwde functies | Sine, Square, Pulse, Ramp, Noise, Arb, multipulse, multitone, chirp |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 7-inch touchscreen (1280x800) |
| Afmetingen | 426 x 132,5 x 468 mm |
| Gewicht | 12,2 kg |
Accessoires
De Siglent SDG8004A wordt geleverd met:
- 2x SMA-kabel
- 8x 50 Ω terminator
- 1x Draadloze muis
- 1x USB-kabel
- 1x Netsnoer
Opties
| SKU | Beschrijving |
|---|---|
| SDG8000-Multi-Level SEQ | Multilevel sequence waveform generation |
| DCAMP | DC-versterkt uitgangspad |
| ACAMP | AC-versterkt uitgangspad |
| 4GPTS | Uitgebreid geheugen: 4 Gpts per kanaal |
| HSS | High-speed serial signal generation |
| MTONENL | Multitone-generatie met noise loading |
| IQ | IQ vector signal generation (SigIQPro) |
| USB-GPIB | USB-naar-GPIB-interfaceadapter |
| 10M_OCXO_L | 10 MHz OCXO externe referentie |
| DynamicPort-Cable | DynamicPort-kabel voor marker-/trigger-aansluitingen |
Plus en minpunten
- 4 onafhankelijke kanalen
- 10 GSa/s sample rate (12 GSa/s optioneel), 16-bit resolutie
- 2GHz IQ modulatiebandbreedte
- Geavanceerde functies (IQ, HSS, multilevel sequentie, AC/DC versterking) zijn afzonderlijk te koop
Downloads
| Siglent SDG8000A user manual |  (6.73 MB) | Download |
| Siglent SDG8000A datasheet | (1.97 MB) | Download |
