1329.79 Incl. 21% BTW: € 1.329,79 Excl. BTW: € 1.099,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE007194

Details

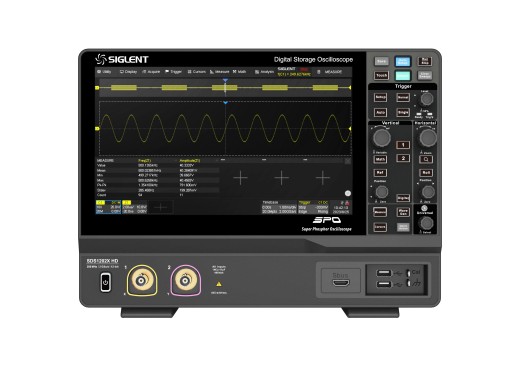

De Siglent SDS1202X HD is een 2-kanaals oscilloscoop en de 200MHz versie in de SDS1000X HD-serie. De SDS1000X HD-serie heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Deze oscilloscoop heeft een eenkanaals geheugendiepte van 100Mpts en een sample rate van 2GS/s. Verder hebben de oscilloscopen uit deze serie een 10,1" touchscreen display met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 500.000 golfvormen per seconde. Ook inbegrepen zijn 256-niveau intensiteitsgradatie en weergavemodi voor kleurtemperatuur. De SDS1000X HD-serie omvat bodeplotanalyse, maskeringstests en optionele vermogensanalyse.

Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de SDS1000X HD-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. Daarnaast zijn er meerdere interface-opties, zoals een USB-host/apparaat-aansluiting naast: LAN, HDMI, Pass/Fail en trigger out. Bediening op afstand via een webbrowser is ook mogelijk dankzij de ingebouwde webserver. Tot slot kan de SDS1000X HD-serie worden uitgebreid met diverse opties, zoals een logic analyser en functiegenerator, die te vinden zijn in de onderstaande optietabel.

Overzicht modellen

Model Bandbreedte Kanalen Rise time Prijs
SDS1102X HD 100 MHz 2 3,5 ns 1160.39 Incl. BTW: € 1.160,39 Excl. BTW: € 959,00
SDS1104X HD 100 MHz 4 3,5 ns 1329.79 Incl. BTW: € 1.329,79 Excl. BTW: € 1.099,00
SDS1202X HD 200 MHz 2 1,8 ns 1329.79 Incl. BTW: € 1.329,79 Excl. BTW: € 1.099,00
SDS1204X HD 200 MHz 4 1,8 ns 1571.79 Incl. BTW: € 1.571,79 Excl. BTW: € 1.299,00

Specificaties

geheugendiepte100 Mpts (gedeeld door aantal actieve kanalen)
Sample rate2 GS/s (gedeeld door aantal actieve kanalen)
Waveform capture rate500.000 wfm/s
Verticale resolutie12 bits
Verticale schaal500 µV/div - 10 V/div
Horizontale schaal1 ns/div - 1000 s/div
InterfacesUSB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out
DecoderingIIC, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay
Display 10,1" TFT LCD touchscreen (1024 x 600)
Afmetingen317,2 x 236,0 x 149,0 mm
Gewicht4,1 kg

Accessoires

De Siglent SDS1202X HD wordt geleverd met de volgende accessoires:

  • 2x PP215 probe
  • Netsnoer
  • 1x USB kabel

Opties

25 MHz functiegenerator Deze optie voegt een USB 25 MHz functiegenerator toe aan de oscilloscoop. Op de productpagina van de functiegenerator heb je de keuze om de bijbehorende software aan te schaffen. Deze software is nodig om de functiegenerator te kunnen gebruiken.

SAG1021I

Siglent SAG1021I functiegenerator
114.95 Incl. 21% BTW: € 114,95 Excl. BTW: € 95,00
Info
SLA1016 logic analyser (hardware-optie) Deze 16-kanaals logic analyser maakt het mogelijk digitale signalen te analyseren. Let op: om deze optie te gebruiken is de SLA1016 software voor de SDS1000X HD-serie optie nodig, die u ook direct hieronder kunt vinden.

SLA1016

Siglent SLA1016 logic analyser
114.95 Incl. 21% BTW: € 114,95 Excl. BTW: € 95,00
Info
SLA1016 software voor SDS1000X HD-serie Software voor de Siglent SLA1016 logic analyser. Houd er rekening mee dat u voor deze optie de SLA1016 logic analyser nodig hebt, die u ook direct hierboven kunt vinden.

SDS1000XHD-16LA

SLA1016 software voor SDS1000X HD-serie
187.55 Incl. 21% BTW: € 187,55 Excl. BTW: € 155,00
Info
SDS1000X HD vermogensanalyse optie Met deze software-optie kan power analysis worden toegevoegd aan de functionaliteit van de Siglent SDS1000X HD serie.

SDS1000XHD-PA

Siglent SDS1000X HD power analysis option
361.79 Incl. 21% BTW: € 361,79 Excl. BTW: € 299,00
Info
DF2001A deskew fixture Deze optie wordt gebruikt voor fasekalibratie van voltage- en current probes, wat resulteert in nauwkeurigere vermogensanalyses.

DF2001A

Siglent DF2001A deskew fixture
264.99 Incl. 21% BTW: € 264,99 Excl. BTW: € 219,00
Info

Plus en minpunten

  • 12-bits resolutie
  • Hoge sample rate en geheugendiepte
  • Optionele functiegenerator & andere opties
  • CAN- & LIN-decodering
  • Bode-plots
