Siglent SDS2072X oscilloscoop
Details
De Siglent 2000X series wordt vanaf 2021 niet meer verkocht en is opgevolgd door de 2000X Plus series. Neem een kijkje bij ons aanbod.

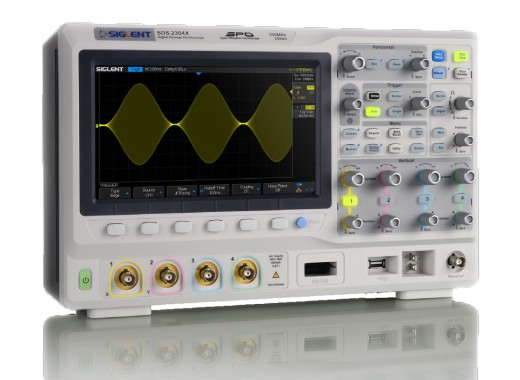

De Siglent SDS2072X is een 2-kanaals oscilloscoop en is de 70MHz versie in de SDS2000X serie van Siglent. De serie is de directe opvolger van de SDS2000 serie. Deze oscilloscopen bieden een aantal upgrades tegenover hun voorganger. Zo heeft de 2000X een capture rate van 140.000 wfm/s en een enorm geheugen van 140 Mpunten. Met het 8" display is het eenvoudig om gemeten data af te lezen.
De oscilloscopen zijn verkrijgbaar in varianten met 2 of 4 kanalen, en met bandbreedte van 70 MHz tot en met 300 MHz.
De 2000X past nieuwe SPO technologie toe met verlaagde jitter en meer gevoelige triggering. De scoop bied naast normale 256-level intensiteits grading ook een kleurtemperatuur indicatie om te laten zien hoe vaak waardes voorkomen in een signaal. Het trigger systeem ondersteunt meerdere trigger-types. Door de SPO technologie hebben deze oscilloscopen minder last van background noise.
Naast de 140.000 wfm/s capture rate kan de scoop ook 500.000 wfm/s capturen, hierbij pakt deze een groter blok en analyseert dit naderhand, in plaats van tegelijkertijd. Dit kan voordelen bieden bij het debuggen van signalen.
De oscilloscopen beschikken over meerdere automatische meetfuncties en diverse mathfuncties. Daarnaast is het mogelijk om 80.000 frames op te slaan die individueel weergegeven worden. Hiermee kan in combinatie met de minimale dead time onregelmatigheden uit het signaal gehaald worden.
Modellen
De modellen binnen de 2000X serie verschillen voornamelijk van elkaar in bandbreedte, zijn de modellen eindigend op een 2 zijn 2-kanaals modellen. De modellen eindigend op een 4 zijn 4-kanaals modellen. Op het aantal kanalen na zijn modellen binnen een serie uniek.
Model | SDS2072X/ SDS2074X | SDS2102X/ SDS2104X | SDS2202X/ SDS2204X | SDS2302X/ SDS2304X |
---|---|---|---|---|
Aantal kanalen | 2/4 | 2/4 | 2/4 | 2/4 |
Analoge bandbreedte | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
Geheugen (totaal) | 140 Mpts | 140 Mpts | 140 Mpts | 140 Mpts |
Prijs (2 kanalen) | ||||
Prijs (4 kanalen) |
Specificaties
Geheugen | 140 Mpts |
Sample rate (1 kanaal actief) | 2 GS/s |
Sample rate (2 kanalen actief) | 1 GS/s |
Display | 8" TFT, 800x480 pixels |
Ingangsimpedantie | 1 MΩ |
Rise Time | SDS207x ≤5.0 ns SDS210x: ≤3.5 ns SDS220x: ≤1.7 ns SDS230x: ≤1.2 ns |
Horizontale schaal | 1 ns/div - 50s/div |
Verticale gevoeligheid | 1 mV/div - 10 V/div |
A/D convertor | 8 bits resolutie |
Maximale spanning | 400V (piek - piek) |
Waveform capture rate (max) | 140.000 wfm/s (normaal) 500.000 wfm/s (sequence modus) |
Probe ondersteuning | 1x, 10x, 50x, 100x, 500x, 1000x, 2000x, 5000x, 10.000x |
Aantal kanalen | 2/4 |
Aansluitingen | USB (host & device), LAN, Pass/Fail, Trigger |
Gewicht (zonder doos) | 3.4 kg - 3.6 kg |
Afmetingen | 352 x 128 x 224 mm (LxBxH) |
Opties
16 kanaals logic-analyser | Deze 16 kanaals logic analyser maakt het mogelijk om digitale signalen te analyseren. De specificaties van dit product zijn te vinden op de pagina die hiernaast aangegeven staat | |
Seriele Decoding | Met seriele decoding kunt u de meest voorkomende seriële protocollen als IIC, SPI, UART/RS232, CAN, LIN decoderen op de scoop. | |
Functiegenerator | Deze optie voegt een 25 MHz arbitraire functiegenerator toe aan de scoop. |
Al deze opties zijn eventueel op een later moment toe te voegen aan de scope, mocht blijken dat ze nodig zijn, omdat het om licentiecodes gaat.
Accessoires
Alle oscilloscopen uit de SDS serie worden geleverd inclusief:
- Passieve probes (1 per kanaal): 1x / 10x
- USB kabel
- Netsnoer
- Handleiding (Engelstalig)
Downloads
Siglent SDS2000X series datasheet |
(2.48 MB) | Download |
