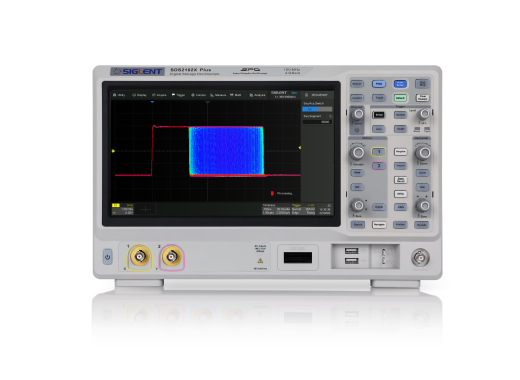

Siglent SDS2102X Plus oscilloscoop
Details
De Siglent SDS2102X Plus oscilloscoop is de 2-kanaals 100 MHz versie in de Siglent SDS2000X Plus serie oscilloscopen.
De Siglent SDS2102X Plus oscilloscoop biedt een groot en helder 10,1" scherm. Door het grote scherm is er minder ruimte voor draaiknoppen en toetsen op de oscilloscoop, maar dit wordt volledig gecompenseerd door de moderne multi-touch interface op het scherm.
De serie beschikt ook over een 10 bits ADC @100MHz (Analog to Digital Converter), wat een mooie eigenschap is vergeleken met het gros oscilloscopen die standaard beschikken over maar 8 bits. De SDS2102X Plus komt nu ook met een trigger zone functie, die het geavanceerd triggeren makkelijker maakt.
Standaard wordt de scoop geleverd met een aantal serial triggering en decoding opties zoals I2, SPI, UART, CAN en LIN. Dit maakt de scoop een zeer uitgebreid model, dat nu nog aantrekkelijker is doordat het is uitgerust met een zeer lage noisefloor (80 µV).
De toch al erg complete oscilloscoop is eventueel uit te breiden met een 16-kanaals logic analyser, arbitrary functiegenerator, power analysis software, en met de software om extra protocollen te decoderen.
Modeloverzicht
De Siglent SDS2102X Plus is onderdeel van de SDS2000X Plus serie. De volgende modellen zijn te koop uit deze serie.
| Model | SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus |
|---|---|---|---|---|
| Bandbreedte | 100 MHz | 100 MHz | 200 MHz | 350 MHz |
| Rise time | 3.5ns | 3.5ns | 1.7ns | 1.0ns |
| Totaal geheugen | 200 Mpts | 400 Mpts | 400 Mpts | 400 Mpts |
| Aantal kanalen | 2 | 4 | 4 | 4 |
| Prijs |
Specificaties
| Geheugen | Tot 200 Mpts per kanaal |
| Waveform capture rate (max) | 120.000 wfms/s (normaal) 500.000 wfms/s (sequence modus) |
| Sample rate (helft van alle kanalen in gebruik) | 2 GSa/s |
| Sample rate (alle kanalen in gebruik) | 1 GSa/s |
| Beeldscherm | 10.1" multi-touchscreen (1024 x 600) |
| Ingangsimpedantie | 1 MΩ |
| Horizontale schaal | 1ns/div - 1000s/div |
| Verticale gevoeligheid | 500 µV/div - 10V/div |
| Verticale resolutie | 8 bits, 10 bits tot 100Mhz |
| Maximale spanning | 400 V (piek - piek) |
| Aansluitingen | 2x USB 2.0 Host, USB 2.0 Device, LAN, EXT (TRIG OUT, PASS/FAIL) |
| Afmetingen | 352 x 224 x 111 mm |
| Gewicht | 2 kanaals: 3.3kg 4 kanaals: 3.9kg |
Highlights
 |
Met het grote touchscreen beeldscherm van 10.1" kan de oscilloscoop net zo bediend worden als een telefoon. |
 |
Met behulp van de uitzonderlijk hoge geheugendiepte van 200 Mpts kunnen signalen in groot detail geanalyseerd worden. |
 |
Met dank aan een waveform capture rate van maar liefst 120.000 wfms/s kan de oscilloscoop met het grootste gemak alle signalen vastlegge. |
Opties
| 16-kanaals logische analyser (hardware) | SPL2016 | |
| Vermogensanalyse deskew armatuur (hardware) | DF2001A | |
| 100 MHz naar 350 MHz bandbreedte upgrade (alleen voor 2 kanalen) (software) | SDS2000XP-2BW02 | |
| 100 MHz naar 200 MHz bandbreedte upgrade (alleen voor 4 kanalen) (software) | SDS2000XP-4BW02 | |
| 200 MHz naar 350 MHz bandbreedte upgrade (Alleen voor 4 kanalen) (software) | SDS2000XP-4BW03 | |
| 350 MHz naar 500 MHz bandbreedte upgrade (alleen voor 4 kanalen) (software) | SDS2000XP-4BW05 | |
| Functiegenerator (software) | SDS2000XP-FG | |
| Vermogensanalyse (software) | SDS2000XP-PA | |
| SENT seriële triggering en decodering (software) | SDS2000XP-SENT | |
| Manchester seriële triggering en decodering (software) | SDS2000XP-Manchester | |
| FlexRay seriële triggering en decodering (software) | SDS2000XP-Flexray | |
| MIL1553B seriële triggering en decodering (software) | SDS2000XP-MIL1553B | |
| CAN FD seriële triggering en decodering (software) | SDS2000XP-CANFD | |
| I2S seriële triggering en decodering (software) | SDS2000XP-I2S |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accesoires
De Siglent SDS2102X Plus wordt geleverd inclusief:
- USB kabel
- Passieve probes (1 per kanaal)
- Handleiding
- Netsnoer
Plus en minpunten
- Groot geheugen
- Groot beeldscherm
- Inschakelbare 50Ω impedantie
- Minder knoppen
(4.23 MB)
