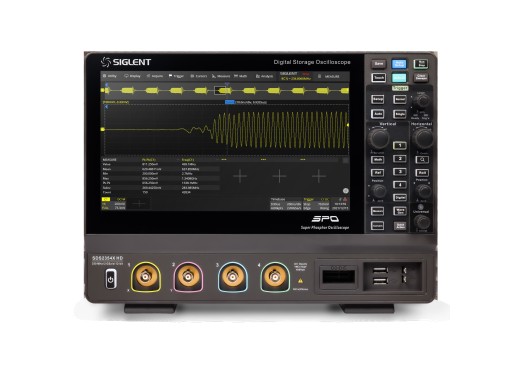

Siglent SDS2204X HD oscilloscoop
Bij aankoop van een Siglent SDS2000X HD oscilloscoop kun je de SPL2016 logic analyser (hardware & software) en SDS2000HD-FG functiegenerator kopen voor een gecombineerde prijs van slechts €235 (excl. BTW)! Bovendien krijg je, als je deze opties samen met je oscilloscoop koopt, automatisch alle decodeeropties gratis, inclusief: CANFD, I2S, MIL1553B, FlexRay, SENT en Manchester. Actie geldig tot en met 30 juni 2024.
Details
De Siglent SDS2204X HD is de 200 MHz versie in de SDS2000X HD serie oscilloscopen.
De SDS2000X HD serie is het nieuwe vlaggenschip van Siglent, waarbij deze 4-kanaals oscilloscopen uitgerust zijn met een 12 bits ADC en een zeer lage ruisvloer (70 µV @500 MHz), wat ze ertoe in staat stelt om zelfs zeer zwakke signalen in groot detail te kunnen weergeven. De SDS2204X HD biedt een groot en helder 10,1" scherm. Door het grote scherm is er minder ruimte voor draaiknoppen en toetsen op de oscilloscoop, maar dit wordt volledig gecompenseerd door de moderne multi-touch interface op het scherm. Ook komt deze oscilloscoop met een trigger zone functie, die het geavanceerd triggeren makkelijker maakt.
Standaard wordt de oscilloscoop geleverd met een aantal serial triggering en decoding opties zoals I2, SPI, UART, CAN en LIN. Eventueel zijn er nog een groot aantal opties beschikbaar om de SDS2000X HD uit te breiden, zoals een 16-kanaals logic analyser, arbitrary functiegenerator, power analysis software en software om extra protocollen te decoderen.
Modeloverzicht
De Siglent SDS2204X HD is onderdeel van de SDS2000X HD serie. De volgende modellen zijn te koop uit deze serie.
| Model | SDS2104X HD | SDS2204X HD | SDS2354X HD |
|---|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz | 350 MHz |
| Rise time | 3.5 ns | 1.7 ns | 1.0 ns |
| Ruisvloer | 50 µV | 55 µV | 65 µV |
| Prijs |
Specificaties
| Kanalen | 4 |
| Geheugen | Tot 200 Mpts per kanaal |
| Waveform capture rate (max) | 100.000 wfms/s (normaal) 500.000 wfms/s (sequence modus) |
| Sample rate (helft van alle kanalen in gebruik) | 2 GSa/s |
| Sample rate (alle kanalen in gebruik) | 1 GSa/s |
| Verticale resolutie | 12 bits |
| Beeldscherm | 10.1" multi-touchscreen (1024 x 600) |
| Ingangsimpedantie | 1 MΩ |
| Horizontale schaal | 1 ns/div - 1000 s/div |
| Verticale gevoeligheid | 500 µV/div - 10V/div |
| Maximale spanning | 400 V (piek - piek) |
| Aansluitingen | 3x USB 2.0 Host, USB 2.0 Device, LAN, EXT (TRIG OUT, PASS/FAIL), AUX |
| Afmetingen | 317.2 x 236 x 149 mm |
| Gewicht | 4.1 kg |
Opties
| 16 kanaals logic-analyser | Deze 16 kanaals logic analyser maakt het mogelijk om digitale signalen te analyseren. De specificaties van dit product zijn te vinden op de pagina die hiernaast aangegeven staat | |
| Functiegenerator | Deze optie voegt een 25 MHz arbitraire functiegenerator toe aan de oscilloscoop. | |
| Power analysis | Met deze optie voegt u een power analysis optie toe aan uw oscilloscoop. | |
| Seriele triggering en decoding opties | Met seriele decoding kunt u seriële protocollen als FlexRay, MIL-STD-1553B, I2S, CAN FD, SENT en Manchester decoderen op de scoop. |
Accesoires
De Siglent SDS2204X HD wordt geleverd inclusief:
- USB kabel
- Passieve probes (1 per kanaal)
- Draadloze muis
- Netsnoer
- Kalibratiecertificaat
Plus en minpunten
- 12-bits ADC
- Lage ruisvloer
- Minder knoppen en draaiknoppen
Video's
Downloads
| Siglent SDS2000X HD datasheet |
 (1.78 MB) |
Download |
| Siglent SDS2000X HD user manual |
(15.81 MB) |
Download |
