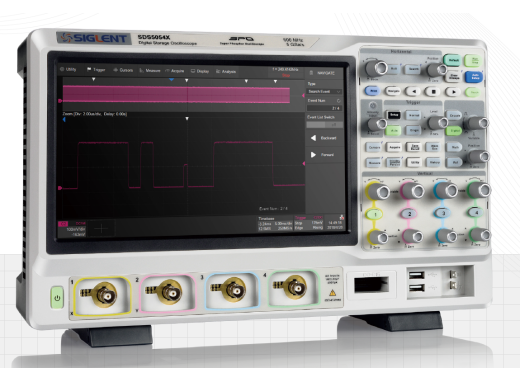

Siglent SDS5054X oscilloscoop
Details
De Siglent SDS5054X is een 4-kanaals oscilloscoop en de 500MHz versie in de SDS5000X serie van Siglent.
Deze serie is de nieuwste serie van oscilloscopen met uitstekende specificaties. De oscilloscopen komen
in versies met 350, 500 en 1000 MHz en van elke bandbreedte is er een model met 2 of 4 kanalen. De oscilloscopen hebben
een zeer groot geheugen van 250 Mpunten en beschikken over een ruim scala aan meet- en math functies. Naast
de 2 of 4 analoge kanalen is het ook mogelijk om de scoop door middel van een logic probe met 16 digitale
kanalen uit te breiden. Ook is het mogelijk om de oscilloscopen uit te breiden met een waveform generator. Deze uitbreidingen
kunt u hier beneden onder het kopje opties vinden.
De SDS5000X serie maakt gebruik van de zogeheten 'Super Phosphor Oscilloscope technology', ook wel SPO genoemd. SPO
is eigenlijk een verzamelnaam van de verschillende technologieën waar deze scopes over beschikken. Zo beschikken
de oscilloscopen in deze serie over een hoge capture rate waardoor onregelmatigheden in het signaal gemakkelijk vastgelegd worden.
Ook hebben deze oscilloscopen een 256-levels intensity grading display, wat eigenlijk betekend dat op plekken
waar een signaal meer voorkomt dit signaal intenser weergegeven wordt. Verder zijn er ook een ruim aantal trigger modi
aanwezig, inclusief serial bus triggering.
Het 10.1" touch screen display ondersteund ook multi-touch gestures waardoor bijvoorbeeld gemakkelijk het signaal
in- of uitgezoomd kan worden. Naast het display hebben deze scopes een eenvoudig one-button design waarmee alle functies
gemakkelijk en efficient gebruikt kunnen worden.
Modeloverzicht
| Model | SDS5034X | SDS5054X | SDS5104X |
|---|---|---|---|
| Bandbreedte | 350 MHz | 500 MHz | 1000 MHz |
| Rise time | ≤ 1 ns | ≤ 0.7 ns | ≤ 0.4 ns | Horizontale schaal | 1 ns/div - 1000 s/div | 500 ps/div - 1000 s/div | 200 ps/div - 1000 s/div |
| Prijs |
Specificaties
| Kanalen | 4 |
| Sample snelheid (Interleaving mode) Sample snelheid (non-interleaving mode) | 5 GSa/s 2.5 GSa/s |
| Geheugen (Interleaving mode) Geheugen (non-interleaving mode) | 250 Mpts 125 Mpts |
| Capture rate (Normal mode) Capture rate (sequence mode) | 110000 wfm/s 480000 wfm/s |
| Trigger types | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified |
| Seriële trigger types | I2C, SPI, UART, CAN, LIN, CAN FD(optie), FlexRay(optie), I2S(optie), MIL-STD-1553B(optie) |
| Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA Output |
| Verticale schaal (1x probe) | 500 μV/div - 10 V/div |
| Max. input spanning | 400 Vpk (1 MΩ) 5 Vrms (50 Ω) |
| Input impedantie | 1 MΩ/50 Ω |
| Display | 10.1" TFT-LCD, Capacitief Touch-screen (1024x600) |
| Gewicht | ~4 Kg |
| Afmetingen | 370 x 144 x 231 mm |
Opties
Voor de SDS5000X serie zijn er een aantal opties waarmee de oscilloscopen uitgebreid kunnen worden. Hier onder zijn de opties kort beschreven, op de productpagina van deze opties kunt u meer informatie vinden. Het is ook mogelijk om later de bandbreedte van de scoop te upgraden.| 25 MHz waveform generator | Met deze optie voegt u een USB 25 MHz arbitraire functiegenerator toe aan de scoop. | |
| Actieve probe, 1Ghz | Met deze optie voegt u een actieve 1 GHz probe toe. | |
| Logic Probe | Logic probe waarmee de oscilloscopen uitgebreid kunnen worden met 16 digitale kanalen. | |
| Power analyse | Met deze optie voeg je diverse power analyse functies toe aan de scope. |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
- USB kabel
- Quick start
- Passieve probes (zelfde aantal als kanalen van de oscilloscoop)
- Kalibratiecertificaat
- Netsnoer
Downloads
| Siglent SDS5000x series datasheet |  (4.55 MB) | Download |
| Siglent SDS5000x series user manual | (14.92 MB) | Download |
