Siglent SDS5058X HD oscilloscoop
Details

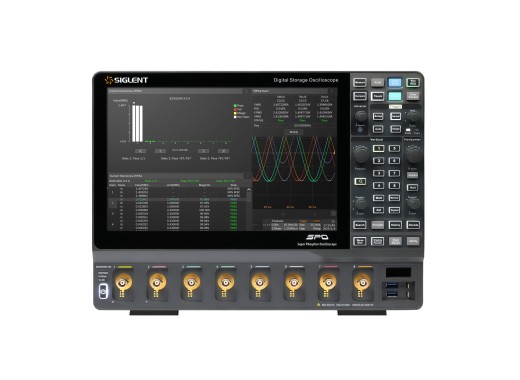

Let op: sommige afbeeldingen zijn van de SDS5108X HD; de modellen verschillen visueel in het aantal kanalen.
De Siglent SDS5058X HD is een 12-bit high-end digitale oscilloscoop uit de SDS5000X HD-serie. De oscilloscoop beschikt over 8 analoge kanalen met een bandbreedte van 500MHz. De oscilloscoop heeft een grote geheugendiepte en hoge sample-snelheden van 2,5Gpts en 5GSa/s in kwart-kanaalmodus, of 500Mpts en 2,5GSa/s in volledige kanaalmodus. De verticale resolutie kan worden verhoogd tot 16-bit in de HiRes-modus. Verder biedt de SDS5000X HD-serie een lage ruisvloer van 140µVrms. Daarnaast ondersteunt de oscilloscoop automatische metingen voor meer dan 60 parameters, inclusief statistieken, wiskundige functies en geheugen traces.
De oscilloscopen uit de SDS5000X HD-serie zijn uitgerust met een groot 12,1” TFT-LCD met capacitief touchscreen en multi-touch gebarenbediening. Ze beschikken over een ingebouwde webserver voor externe bediening via de LAN-poort. Tot slot ondersteunt de oscilloscoop standaard SCPI-commando’s voor bediening op afstand.
De SDS5000L-serie is een low-profile variant van de SDS5000X HD. Deze versie heeft geen display en moet worden aangesloten op een extern display om als zelfstandige oscilloscoop te functioneren.
Modeloverzicht
| Model | Bandbreedte | Kanalen | Horizontale schaal | Prijs |
| SDS5034X HD | 350MHz | 4 | 1ns/div–1000s/div | |
| SDS5054X HD | 500MHz | 4 | 0,5ns/div–1000s/div | |
| SDS5104X HD | 1GHz | 4 | 0,2ns/div–1000s/div | |
| SDS5036X HD | 350MHz | 6 | 1ns/div–1000s/div | |
| SDS5056X HD | 500MHz | 6 | 0,5ns/div–1000s/div | |
| SDS5106X HD | 1GHz | 6 | 0,2ns/div–1000s/div | |
| SDS5038X HD | 350MHz | 8 | 1ns/div–1000s/div | |
| SDS5058X HD | 500MHz | 8 | 0,5ns/div–1000s/div | |
| SDS5108X HD | 1GHz | 8 | 0,2ns/div–1000s/div |
Specificaties
| Geheugendiepte | Kwart-kanaalmodus: 2,5Gpts Half-kanaalmodus: 1Gpts Volledige kanaalmodus: 500Mpts (verdeeld over het aantal actieve kanalen) |
| Sample rate | Kwart/half kanaalmodus: 5GS/s Volledige kanaalmodus: 2,5GS/s (verdeeld over het aantal actieve kanalen) |
| Waveform capture rate | Normale modus: tot 160000wfm/s Sequence-modus: tot 650000wfm/s |
| Verticale resolutie | 12-bit 16-bit in HiRes-modus |
| Verticale schaal | 1MΩ: 0,5mV/div–10V/div, 2µV/div–10V/div in zoom-modus 50Ω: 0,5mV/div–1V/div, 2µV/div–1V/div in zoom-modus |
| Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Trigger In, HDMI, Aux Out, 10MHz In, 10MHz Out |
| Decodering | I2C, SPI, UART, CAN, LIN |
| Display | 12,1" TFT LCD (1280×800) |
| Afmetingen | 379×288×159mm |
| Gewicht | 5,5kg |
Opties:
- Vermogensanalyse-optie (software)
- Driefasen-vermogensanalysemodule (software)
- I2S-trigger & decodering (software)
- MIL-STD-1553B-trigger & decodering (software)
- FlexRay-trigger & decodering (software)
- CAN FD-trigger & decodering (software)
- SENT-trigger & decodering (software)
- Manchester-decodering (software)
- ARINC429-trigger & decodering (software)
- Bandbreedte-upgrade 500MHz → 1GHz (software)
Voor meer informatie over prijzen, compatibiliteit of hulp bij het kiezen van de juiste configuratie kunt u contact met ons opnemen.
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
- 1× USB-kabel
- 8× Passieve probes 500MHz
- 1× Kalibratie certificaat
- 1× Draadloze muis
- 1× Netsnoer
Downloads
| Siglent SDS5000X datasheet |  (1.99 MB) | Download |
