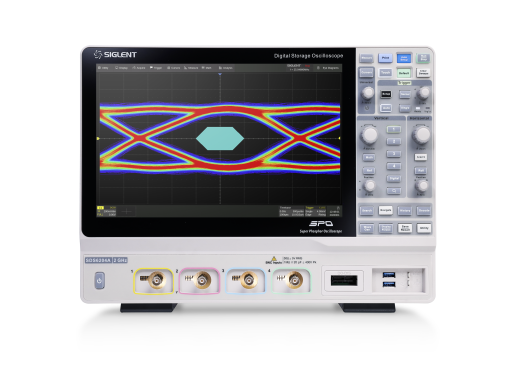

Siglent SDS6204A oscilloscoop
Bij aankoop van een Siglent SDS6000A oscilloscoop kun je de SPL2016 logic analyser (hardware & software) en SAG1021I functiegenerator (hardware & software) aanschaffen voor een gecombineerde prijs van slechts €333 (excl. BTW)! Actie geldig tot en met 30 juni 2024.
Details
De Siglent SDS6000A serie oscilloscopen zijn het nieuwe paradepaardje van de 4-kanaals oscilloscopen en de SDS6204A is de 2 GHz versie binnen deze serie. Deze serie oscilloscopen maakt gebruik van Siglent's
SPO technologie die hoge capture rates garandeert en heeft een Enhanced Sample Rate (ESR) functie die een betere meetnauwkeurigheid garandeert door gebruik te maken van een 2x interpolatie techniek.
Oscilloscopen in de SDS6000A-serie hebben een digitaal triggersysteem met hoge gevoeligheid en lage jitter. Verder hebben deze oscilloscopen tools zoals History waveform recording, zoeken en navigeren, Masker-test,
Bode plot, power analyse en oog/jitter analyse functies. U vindt alle software-uitbreidingen hieronder onder het kopje opties.
De oscilloscopen van de SDS6000A-serie hebben een groot 12,1" touch-screen display dat beschikt over een 256-level intensiteit- en kleurtemperatuurweergave-functie en multi-touch gebaren ondersteunt. Verder beschikken deze oscilloscopen over een groot aantal aansluitingspoorten en kunnen op afstand worden bediend via webcontrole via LAN.
Modeloverzicht
| Model | SDS6054A | SDS6104A | SDS6204A |
|---|---|---|---|
| Bandbreedte | 500 MHz | 1 GHz | 2 GHz |
| Rise time | 550 ps | 350 ps | 230 ps |
| Prijs |
Specificaties
| Sample frequency (Max) | 5 GSa/s (10 GSa/s ESR) |
| Geheugendiepte | 500 Mpts (enkel kanaal) 250 Mpts (dubbel kanaal) 125 Mpts (3/4 kanalen) |
| Waveform capture rate | 170000 wfm/s (750000 wfm/s in sequentiemodus) |
| Verticale resolutie | 8 bit (16 bit in Hi-Res modus) |
| Verticale schaal Horizontale schaal | 0,5 mV/div - 10 V/div (0,5mV-1V/div @ 50Ω) 0,5 ns/div - 1000 s/div |
| Typen triggers | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial |
| Serial trigger en decoderen | I2C, SPI, UART, CAN, LIN |
| Max. ingangsspanning | 400 Vpk @ 1 MΩ 5 Vrms @ 50Ω |
| Weergave | 12,1" LCD touch-screen (1280x800 Px) |
| Connectiviteit | USB host/apparaat, LAN, micro SD, HDMI, ext. trigger, Aux |
| Afmetingen | 379 x 159 x 288 mm LxBxH |
| Gewicht | 7,1 kg |
Opties
De opties voor de SDS6000A serie oscilloscopen zijn op aanvraag verkrijgbaar. Laat het ons per e-mail/telefoon weten als u een optie aan uw bestelling wilt toevoegen.| Power Analysis (software) | SDS6000PRO-PA |
| Power Analysis deskew fixture | DF2001A |
| Eye Diagram/Jitter Analysis (software) | SDS6000PRO-EJ |
| I2S trigger&decode (software) | SDS6000PRO-I2S |
| MIL-STD-1553B trigger&decode (software) | SDS6000PRO-1553B |
| FlexRay trigger&decode (software) | SDS6000PRO-FlexRay |
| CAN FD trigger&decode (software) | SDS6000PRO-CANFD |
| SENT trigger&decode (software) | SDS6000PRO-SENT |
| Manchester decode (software) | SDS6000PRO-Manchester |
| Bandwidth upgrade (500MHz->1GHz/1GHz->2GHz) | SDS6000-4BW 10/20 |
Accessoires
De SDS600A serie wordt standaard geleverd met:
- USB kabel
- SP3050A Passieve probe (1/kanaal)
- Draadloze muis
- Netsnoer
Plus en minpunten
- ESR-functie
- High-end specificaties
