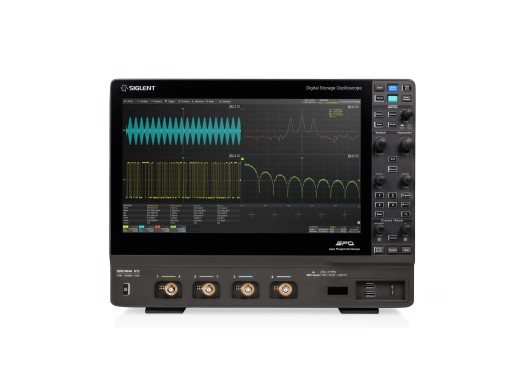

Siglent SDS7304A H12 oscilloscoop
Actie! De Siglent SDS7000A serie wordt nu geleverd met verschillende gratis opties! Dit betreft de volgende SDS7000A-opties: FG, 16LA, PA, I2S, 1553B, FlexRay, CANFD, SENT, Manch, ARINC en USB2. Promotie geldig tot 30 juni 2024.
Details
De Siglent SDS7000A serie oscilloscopen zijn de nieuwste 12-bit 4-kanaals oscilloscopen en de SDS7304A is het 3GHz bandbreedte model binnen deze serie. Deze oscilloscoop maakt ook gebruik van Siglent's SPO-technologie die zorgt voor hoge opnamesnelheden en een Enhanced Sample Rate (ESR)-functie die een hogere nauwkeurigheid tijdens metingen garandeert. De maximale ingangsspanning is 400Vpk @1MΩ en 5Vrms @50Ω.
Oscilloscopen in de SDS7000A-serie hebben een digitaal triggersysteem met hoge gevoeligheid en lage jitter. In vergelijking met eerdere modellen zijn er veel extra triggertypen. De gebruikelijke standaarden zijn aanwezig, maar ook Nth edge, Setup/hold, Delay, Video (via HDMI) en Zone. Voor gegevensanalyse zijn veel functies beschikbaar, zoals history & sequence mode waveform recording, search & navigate, serial bus decoding, hardware-based high speed mask tests en power & eye/jitter analyse. Eventuele extra software- of hardware-uitbreidingen zijn te vinden in de onderstaande opties-tabel.
Het grote 15,6" touch-screen display met een displayfunctie voor 256 intensiteits- en kleurtemperaturen ondersteunt ook multi-touch gebaren waarmee de waveformtraces gemanipuleerd, verschoven of geschaald kunnen worden. Verder is muisbesturing mogelijk, evenals besturing door web control via LAN.
Modeloverzicht
| Model | SDS7304A | SDS7404A |
|---|---|---|
| Bandbreedte | 3 GHz | 4 GHz |
| Rise time | 110 ps | 130 ps |
| Prijs |
Specificaties
| Kanalen | 4 |
| Geheugendiepte | 500 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 20 GSa/s (tweekanaals) 10 GSa/s (3 of 4 kanalen) |
| Waveform capture rate | 1.000.000 wfm/s |
| Verticale resolutie | 12 bit (16 bit in ERES-modus) |
| Verticale schaal | 1 mV/div - 10 V/div (1 MΩ) 1 mV/div - 1 V/div (50 Ω) |
| Horizontale schaal | 0,05 ns/div - 1000 s/div |
| Interfaces | USB-host/apparaat, LAN, Telnet +SCPI, Socket 5025 +SCPI, LXI, webserver, DVI-D, DP, HDMI, Ext. Trigger In, Aux Out |
| Decodeermogelijkheden | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC430, USB 2.0 |
| Display | 15,6" LCD-touchscreen (1920 x 1080) |
| Afmetingen | 444,5 x 367 x 176,4 mm |
| Gewicht | 10,6 kg |
Opties
Deze software-opties voor de SDS7000A-serie oscilloscopen zijn beschikbaar op aanvraag. Meer aanvullende hardware-opties zijn te vinden op de datasheet. Neem contact met ons op als je een optie wilt toevoegen aan je bestelling.| Waveformgenerator (software) | SDS7000A-FG |
| 16 digitale kanalen (software) | SDS7000A-16LA |
| Vermogensanalyse (software) | SDS7000A-PA |
| Oogdiagram/Jitteranalyse (software) | SDS7000A-EJ |
| I2S trigger & decode(software) | SDS7000A-I2S |
| MIL-STD-1553B trigger & decode (software) | SDS7000A-1553B |
| FlexRay trigger & decodeg (software) | SD7000A-FlexRay |
| CAN FD trigger & decode (software) | SDS7000A-CANFD |
| SENT trigger & decode (software) | SDS7000A-SENT |
| Manchester decode (software) | SDS7000A-Manch |
| ARINC429 trigger & decode (software) | SDS7000A-ARINC |
| USB 2.0 decode (software) | SDS7000A-USB2 |
| USB 2.0-conformiteitstest (software) | SDS7000A-CT-USB2 |
| 100Base-TX conformiteitstest (software) | SDS7000A-CT-100BASE-T |
| 1000Base-T conformiteitstest (software) | SDS7000A-CT-1000BASE-T |
| 100Base-T1 conformiteitstest (software) | SDS7000A-CT-100BASE-T1 |
| 1000Base-T1 conformiteitstest (software) | SDS7000A-CT-1000BASE-T1 |
| 1 Gpts geheugendiepte (software) | SDS7000A-1GPTS |
Accessoires
De SDS7000A-serie wordt standaard geleverd met:
- USB-kabel
- Netsnoer
- Draadloze muis
- Beschermhoes
- 4x SP3150A passieve probe
Plus en minpunten
- Geïntegreerde SPO-technologie
- ESR maakt hogere nauwkeurigheid mogelijk
- Hoge bandbreedte
