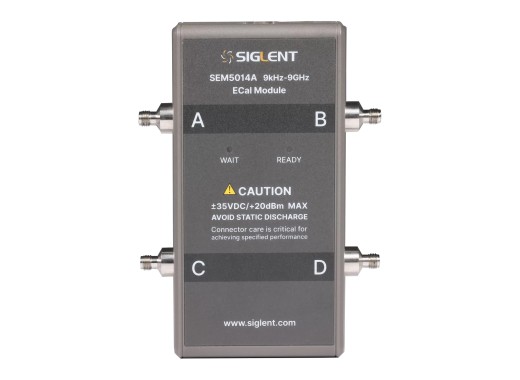

Siglent SEM5014A elektronische kalibratiemodule (ECal)
Details
De Siglent SEM5014A maakt deel uit van de SEM5000A serie elektronische kalibratiemodules (ECal). Via de USB-interface wordt de ECal gebruikt om Siglent VNA's te kalibreren en te foutcorrigeren. De analyser identificeert automatisch de kalibratiemodule, het ingestelde frequentiebereik en het type connector.
De SEM5000A serie is compatibel met de Siglent SNA5000A, SVA1000X en SHA850A series VNA's. De voeding gaat ook via dezelfde USB-interface.
Verschillende aangepaste connector configuraties voor de SEM5000 eCal modules zijn beschikbaar. De connectoren gelabeld A en B, of als A, B, C en D op de module kunnen elk aangepast worden door de leverancier van een standaard layout naar een aangepaste selectie van connectoren. Het is mogelijk om de volgende types connectoren te kiezen: 3,5mm (M/F) en type-N (M/F). Meer informatie over de connectoren opties is te vinden in tabel 3-2 van de datasheet. Neem gerust contact met ons op om de mogelijke connector configuraties te bespreken.
Modeloverzicht
| Model | Ingangen | Type connector | Werkfrequentie | Prijs |
|---|---|---|---|---|
| SEM5002A | 2 | Type-N 50Ω female SMA female | 9 kHz - 4,5 GHz | |
| SEM5004A | 4 | Type-N 50Ω female SMA female | 9 kHz - 4,5 GHz | |
| SEM5012A | 2 | Type-N 50Ω female SMA female | 9 kHz - 9 GHz | |
| SEM5014A | 4 | Type-N 50Ω female SMA female | 9 kHz - 9 GHz | |
| SEM5022A | 2 | 3,5 mm female | 100 kHz - 13,5 GHz | |
| SEM5024A | 4 | 3,5 mm female | 100 kHz - 13,5 GHz | |
| SEM5032A | 2 | 3,5 mm female | 100 kHz - 26,5 GHz | |
| SEM5034A | 4 | 3,5 mm female | 100 kHz - 26,5 GHz |
Specificaties
| 9 kHz - 2.5 GHz | 2.5 GHz - 4 GHz | 4 GHz - 6 GHz | 6 GHz - 9 GHz | |
| Directivity | 44 dB | 40 dB | 38 dB | 35 dB |
| Source match | 40 dB | 34 dB | 32 dB | 30 dB |
| Reflection tracking | 0.14 dB | 0.25 dB | 0.3 dB | 0.4 dB |
| Transmission tracking | 0.12 dB | 0.17 dB | 0.2 dB | 0.23 dB |
| Load match | 33 dB | 32 dB | 33 dB | 30 dB |
| Interfaces | USB | |||
| Afmetingen | 135,4 x 97,5 x 31,0 mm | |||
| Gewicht | 0,259 kg |
Accessoires
Elk SEM5000A-model wordt standaard geleverd met:
- Momentsleutel
- USB-kabel
Plus en minpunten
- Zeer snel kalibreren, zelfs met meerdere poorten.
- Automatisch geïdentificeerd door Siglent VNA's
- Alleen compatibel met Siglent producten
Downloads
| Siglent SEM5000A series datasheet |  (837.54 KB) | Download |
| Siglent SEM5000A series quick start | (1.64 MB) | Download |
