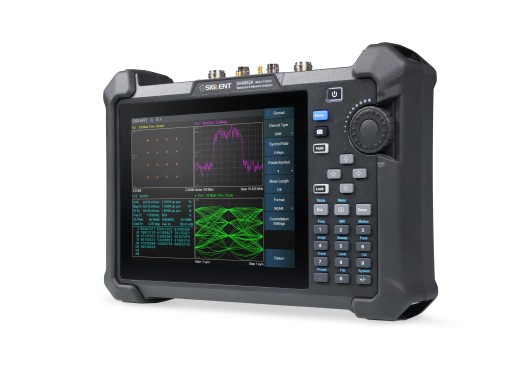

Siglent SHA852A spectrum analyser
Details
De Siglent SHA852A is een krachtige handheld spectruman alyser en kabel- en antenne analyser in één, met een maximale bandbreedte van 7,5 GHz. De analyser wordt geleverd met een groot 8,4" touchscreen display, samen met een volledig toetsenbord aan de zijkant, waardoor de SHA852A eenvoudig te bedienen is. Hoewel dit een handheld spectrum analyser is, kan hij nog steeds concurreren met zijn desktop concurrenten, want hij heeft een nog betere faseruis van 104dBc/Hz en een DANL van -165dBm/Hz.
De kabel- en antennetestfrequentie loopt van 100 kHz tot 7,5 GHz en hij kan informatie geven over Distance to Fault en kan een Time Domain analyse uitvoeren. Daarnaast kan de Siglent SHA852A worden uitgebreid met vele opties, zoals een Vector Netwerk Analyse optie, en een mogelijkheid om een bias output tot 32V te genereren. Naast de VNA en BIAS opties kan de analyser worden uitgebreid met een GPS locatie en trace log recorder optie, analoge en digitale modulatie analyse opties, en een geavanceerde meetkit optie. Scroll naar beneden voor een compleet overzicht van alle mogelijke opties.
Tot slot is de SHA852A uitgerust met een ingebouwde versterker en kan worden uitgerust met een onafhankelijke signaalbron (optie), en is het mogelijk om interferentieanalyse uit te voeren met behulp van een richtantenne kit (optie). Al met al is deze analyser de ideale optie om RF-metingen in het veld uit te voeren, zonder te hoeven bezuinigen op de kwaliteit van de metingen.
Modeloverzicht
Siglent biedt twee modellen in de SHA850A serie, die vooral verschillen in de bandbreedte.
| Model | SHA851A | SHA852A |
|---|---|---|
| Bandbreedte (spectrumanalyse) (kabel/antenne test) |
9 kHz - 3,6 GHz 100 kHz - 3,6 GHz |
9 kHz - 7,5 GHz 100 kHz - 7,5 GHz |
| Prijs |
Specificaties
| RBW | 1 Hz - 10 MHz |
| DANL | - 165 dBm/Hz |
| Amplitude nauwkeurigheid | < 0,7 dB |
| Faseruis | < - 104 dB/ Hz |
| Tracking generator | Onafhankelijke bron (optie) |
| Interfaces | RF-ingang (poort 2), bron (poort 1), USB-host, USB-apparaat, LAN, GPS-ontvanger, Bias out, 10 MHz referentie-ingang, externe trigger, Jack plug |
| Display | 8,4" TFT LCD (800x600) aanraakscherm |
| Werktijd | 4 uur |
| Afmetingen | 310 x 215 x 78,5 mm |
| Gewicht | 3,2 kg |
Opties
Hieronder vindt u alle opties die u kunt gebruiken om de mogelijkheden van uw SHA850A spectrumanalyser uit te breiden, gegroepeerd per categorie. Klik op elke naam om de volledige lijst met opties te zien!
 | ||
 |
Accessoires
De Siglent SHA852A wordt geleverd inclusief:
- USB-C kabel
- Netsnoer
- AC-DC adapter
- Batterij (ingebouwd)
- Draagbare tas
Plus en minpunten
- Uitstekende faseruis en DANL
- Gemakkelijk te bedienen
- Kan worden uitgebreid met vele opties
- Geen EMI-metingen
Video's
Downloads
| Siglent SHA850A datasheet |
 (1.46 MB) |
Download |
| Siglent SHA850A Quick guide |
(1.01 MB) |
Download |
