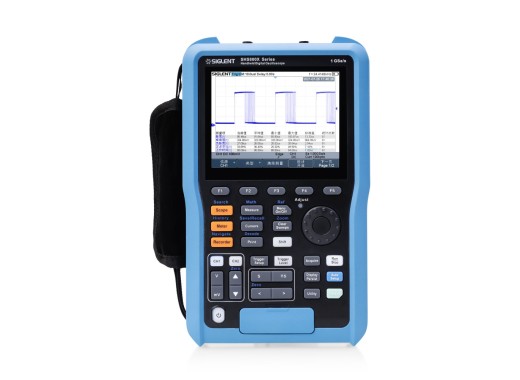

Siglent SHS810X oscilloscoop
Details
De Siglent SHS-X-serie, opvolger van de vorige SHS serie, zijn 2-kanaals handheld oscilloscopen met de geweldige specificaties van een stand-alone oscilloscoop. De SHS810X is een 100 MHz oscilloscoop met een sample rate en memory depth van respectievelijk 1GSa/s en 12Mpts. Deze serie oscilloscopen is uitgerust met een 1 miljoen-punts FFT math functie die een zeer hoge frequentieresolutie biedt bij het observeren van signaalspectra. Verder zijn ze ook uitgerust met een multimeter met één kanaal van 6000 counts. Bovendien is het mogelijk de oscilloscoop via de USB-interfaces op een computer aan te sluiten en gegevens naar het interne en/of extra externe geheugen te loggen. De SDS1000X oscilloscopen in deze serie zijn voorzien van volledig geisoleerde kanalen.
Dankzij het handzame ontwerp en de ingebouwde batterij met een bedrijfstijd van 5,5 uur, zijn oscilloscopen uit de SHS-X-serie zeer geschikt voor gebruik onderweg. De batterij is gemakkelijk verwisselbaar en kan ook extern worden opgeladen.
Overzicht modellen
De modellen binnen de SHS-X serie verschillen in de volgende specificaties:Model | SHS810X | SHS820X | SHS1102X | SHS1202X |
---|---|---|---|---|
Bandbreedte | 100 MHz | 200 MHz | 100 MHz | 200 MHz |
Stijgtijd | 1,7 ns | 3,5 ns | 2,0 ns | 3,5 ns |
Verticale schaal | 2 mV/div-100 V/div | 2 mV/div-100 V/div | 5 mV/div-100 V/div | 5 mV/div-100 V/div |
Ingangsclassificatie | CAT III 300 Vrms, CAT II 600 Vrms | CAT III 300 Vrms, CAT II 600 Vrms | CAT III 600 Vrms, CAT II 1000 Vrms | CAT III 600 Vrms, CAT II 1000 Vrms |
Kanaalisolatie | Geen
| Nee
| Ja
| Ja
|
Prijs |
Specificaties
Oscilloscoop | |
Kanalen | 2 |
Sample rate | 1 GSa/s (éénkanaals) 500 MSa/s (tweekanaals) |
Geheugendiepte | 12 Mpts (één kanaal) 6 Mpts (tweekanaals) |
Waveform capture rate | 100000 wfm/s, normale modus (400000 wfm/s, sequentiemodus) |
Verticale resolutie | 8 bits |
Seriële trigger/decode | IIC, SPI, UART, CAN, LIN |
Interfaces | USB-host/device |
Sample-logger | Ja (specs zie gegevensblad)
|
Multimeter | |
Spanning | DC: 0,01 mV - 1000 V AC: 0,01 mV - 750 V |
Stroom | DC: 0,01 mA - 10 A AC: 0,01 mA - 10 A |
Weerstand | 0.1 Ω - 60 MΩ |
Capaciteit | 0.01 nF - 400 uF |
Extra functies | Diode, Continuïteit |
Display | 5,6" TFT LCD (640x480) |
Batterij (werktijd) | 6900 mA (5,5 uur) |
IP-rating | IP51 |
Afmetingen | 276x168x68 mm LxBxH |
Gewicht | 1750 g |
Accessoires
De SHS810X wordt standaard geleverd met:
- USB-kabel
- 2x probe (PP510)
- Voedingsadapter
- Batterij
- SCD10A adapter voor stroommeting
- SCD600MA adapter voor stroommeting
- Draagtas
Plus en minpunten
- Uitstekende specificaties voor handheld oscilloscoop
- Interne multimeter
- Geen geïsoleerde kanalen
Video's
Downloads
SHS800/1000X datasheet |
(2.12 MB) | Download |
SHS800/1000X user manual |
(8.08 MB) | Download |
