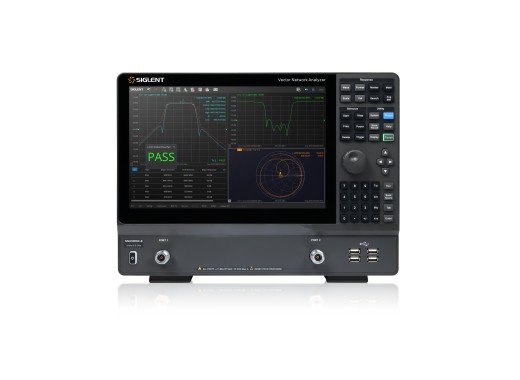

Siglent SNA5006X-E vector network analyser
Details
De Siglent SNA5006X-E vector network analyser maakt deel uit van de SNA5000X-E serie. Deze analyser heeft een frequentiebereik van 9kHz tot 6.5GHz. De analyser kan worden gebruikt om de prestaties van bijvoorbeeld RF-/microgolfapparatuur te bepalen door de reflectie- en transmissiecoëfficiënten te berekenen. Hiervoor ondersteunt de analyser metingen van 2-poorts S-parameters, differentiële parameters en analyses in het tijdsdomein. Daarnaast kan deze vector network analyser ook de Q-factor, bandbreedte en insertion loss van een filter bepalen.
Verder beschikt deze analyser over functies voor impedantieconversie, verplaatsing van het meetvlak, limiettests, rimpeltests, asimulatie van de opspanning en aanpassing van de adapter. De SNA5000X-E serie heeft een groot 12,1" touchscreen waarop meerdere meetvensters tegelijk kunnen worden weergegeven. Meetgegevens uit het geheugen kunnen worden vergeleken met actuele gegevens en de analysers hebben een data hold-functie. De analyser heeft ook een HDMI-poort voor video-output en kunnen op afstand worden bediend via een USB of webserver verbinding. Diverse geavanceerde opties zijn niet beschikbaar op de SNA5000X-E serie. Bekijk voor complexe analyses de SNA5000A serie.
Modelovericht
| Model | SNA5003X-E | SNA5006X-E |
|---|---|---|
| Bandbreedte | 9 kHz - 3 GHz | 9 kHz - 6,5 GHz |
| Prijs |
Specificaties
| Poorten | 2 |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,05 dB |
| IFBW | 1 Hz - 10 MHz |
| Dynamisch bereik | 125 dB (typisch) |
| Ruisvloer | -125 dBm/Hz (100 kHz - 300 kHz) |
| Bereik uitgangsvermogen | -40 dBm tot +10 dBm |
| Max. ingangsvermogen | +10 dBm |
| Interfaces | LAN, USB-host/apparaat, HDMI, trigger in/uit |
| Typen kalibratie | Respons, verbeterde respons, volledig één-poorts, volledig twee-poorts, TRL |
| Soorten metingen | Scattering parameter, differentiële parameter, ontvanger, tijdsdomein, impedantie conversie, armatuur simulatie, aanpassing van adapter verwijdering en -inbouw, spectrum analyse |
| Display | 12,1" touchscreen (1280x800) |
| Afmetingen | 378 x 284 x 126 mm |
| Gewicht | 5,4 kg |
Opties
| Siglent SNA5000-SA licentie | Maakt basisspectrumanalyse, OCBW en kanaalvermogen/ruismetingen mogelijk. | |
| Siglent SNA5000-TDA licentie | Maakt Basic Time Domain Reflectometer mogelijk, om gemeten frequentieresponsies van een DUT over te brengen naar het tijdsdomein. Omvat tijddomein low-pass stap- en pulsrespons en bandpassrespons voor reflectie en transmissie. Omvat gating en de-embedding. | |
| Siglent SNA5000-TDR licentie | Maakt Enhanced Time Domain Reflectometer mogelijk, om de gemeten frequentierespons van een DUT over te brengen naar het tijdsdomein. Bevat tijddomein low-pass stap- en pulsrespons en bandpass respons voor reflectie en transmissie. Inclusief gating en de-embedding. Daarnaast simuleert de TDR-software de opstelling van een traditionele tijddomeinreflectometer. De rise time van de step signal en de breedte van het pulssignaal kunnen worden ingesteld en het ondersteunt eye diagram transmissietesten, waardoor het superieur is aan de SNA5000-TDA software. |
Siglent biedt een breed scala aan software-opties voor hun producten, waarmee vaak extra functionaliteit wordt toegevoegd. Raadpleeg de gebruikershandleiding onderaan deze pagina voor een volledig overzicht van de beschikbare opties.
Accessoires
De SNA5006X-E wordt standaard geleverd met:
- Kalibratiecertificaat
- Netsnoer
- USB-kabel
- Beschermkap
- Draadloze muis
Plus en minpunten
- Breed IFBW-bereik van 1Hz tot 10MHz
- Diep dynamisch bereik van 125dB
- Heeft enkel 2 kanalen
Downloads
| Siglent SNA5000X-E datasheet |  (2.17 MB) | Download |
| Siglent SNA5000(X-E) series user manual | (14.06 MB) | Download |
