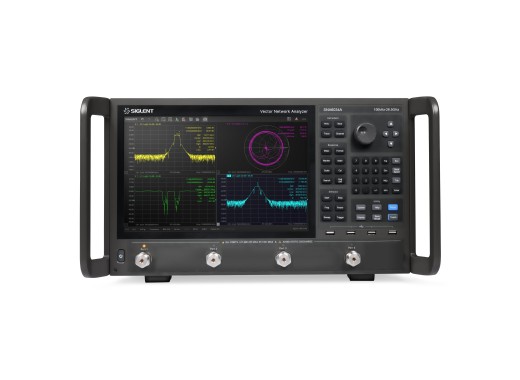

Siglent SNA6034A vector network analyser
Details
De Siglent SNA6034A vector network analyser maakt deel uit van de SNA6000A serie van high-end VNA's. De analyser heeft een bandbreedte van 100 kHz tot 26,5 GHz. Het apparaat ondersteunt 4-poorts scattering, differential en time-domain parameter metingen. Deze kunnen worden gebruikt om de prestaties van RF-/microwave apparatuur te bepalen door de reflectie- en transmissiecoëfficiënten te berekenen. Deze serie van analysers kan ook worden gebruikt om de Q-factor, bandbreedte en insertion loss van een filter te bepalen. Daarnaast beschikken ze over functies voor impedantieconversie, verplaatsing van het meetvlak, limiettesten, rimpeltesten, fixture-simulatie en adapterverwijdering/-invoeging aanpassingen.
De SNA6034A heeft een groot 12,1" touchscreen waarop meerdere meetvensters tegelijkertijd kunnen worden weergegeven. Verder heeft de analysers een data-hold functie en de meetgegevens uit het geheugen kunnen worden vergeleken met de huidige gegevens. Daarnaast heeft het apparaat een HDMI/DVI-D video-uitgang, zodat de analyser op grotere schermen kan worden aangesloten. Bovendien kan de SNA6000A serie ook op afstand worden bediend via een USB- of webserververbinding.
Modeloverzicht
| Model | Bandbreedte | Poorten | Voorpaneel jumper interface | Prijs |
| SNA6022A | 100 kHz - 13,5 GHz | 2 | Nee | |
| SNA6024A | 100 kHz - 13,5 GHz | 4 | Nee | |
| SNA6032A | 100 kHz - 26,5 GHz | 2 | Nee | |
| SNA6034A | 100 kHz - 26,5 GHz | 4 | Nee | |
| SNA6122A | 100 kHz - 13,5 GHz | 2 | Ja | |
| SNA6124A | 100 kHz - 13,5 GHz | 4 | Ja | |
| SNA6132A | 100 kHz - 26,5 GHz | 2 | Ja | |
| SNA6134A | 100 kHz - 26,5 GHz | 4 | Ja |
Specificaties
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,05 dB |
| IFBW | 1 Hz - 10 MHz |
| Dynamisch bereik | 135 dB |
| Ruisvloer | -135 dBm/Hz (typ.) |
| Max. ingangsvermogen | +10 dBm |
| Uitgangsvermogensbereik | -55 dBm - 10 dBm (typ.) |
| Interfaces | LAN, USB Device, USB Host (USB-GPIB) |
| Display | 12,1" touchscreen |
| Afmetingen | 426 x 251 x 494,5 mm |
| Gewicht | 19 kg |
Opties
| Upgrade krachtige referentiebron (hardware) | SNA6000-HPR | |
| Spectrum analyse (software) | SNA6000-SA | |
| Tijddomein analyse (software) | SNA6000-TDA | |
| Verbeterde tijddomein analyse (software) | SNA6000-TDR | |
| Materiaalmeting (software) | SNA6000-MT | |
| Impulsmeting (software) | SNA6000-PM | |
| Scalaire mixermeting (software) | SNA6000-SMM |
Accessoires
De SNA6034A wordt standaard geleverd met:
- 1x Stroomkabel
- 1x USB-kabel
- 1x Draadloze muis
- 1x Beschermhoes
