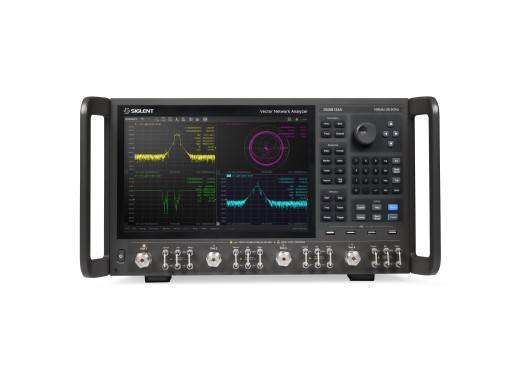

Siglent SNA6134A vector network analyser
Details
De Siglent SNA6134A vector network analyser maakt deel uit van de SNA6000A serie van high-end VNA's. De analyser heeft een bandbreedte van 100kHz tot 26,5GHz. Het apparaat ondersteunt 4-poorts scattering, differential en time-domain parameter metingen. Deze kunnen worden gebruikt om de prestaties van RF-/microwave apparatuur te bepalen door de reflectie- en transmissiecoëfficiënten te berekenen. Deze serie van analysers kan ook worden gebruikt om de Q-factor, bandbreedte en insertion loss van een filter te bepalen. Daarnaast beschikken ze over functies voor impedantieconversie, verplaatsing van het meetvlak, limiettesten, rimpeltesten, fixture-simulatie en adapterverwijdering/-invoeging aanpassingen.
De SNA6134A heeft een groot 12,1" touchscreen waarop meerdere meetvensters tegelijkertijd kunnen worden weergegeven. Verder heeft de analysers een data-hold functie en de meetgegevens uit het geheugen kunnen worden vergeleken met de huidige gegevens. Daarnaast heeft het apparaat een HDMI/DVI-D video-uitgang, zodat de analyser op grotere schermen kan worden aangesloten. Bovendien kan de SNA6000A serie ook op afstand worden bediend via een USB- of webserververbinding.
Modeloverzicht
| Model | Bandbreedte | Poorten | Voorpaneel jumper interface | Prijs |
| SNA6022A | 100 kHz - 13,5 GHz | 2 | Nee | |
| SNA6024A | 100 kHz - 13,5 GHz | 4 | Nee | |
| SNA6032A | 100 kHz - 26,5 GHz | 2 | Nee | |
| SNA6034A | 100 kHz - 26,5 GHz | 4 | Nee | |
| SNA6122A | 100 kHz - 13,5 GHz | 2 | Ja | |
| SNA6124A | 100 kHz - 13,5 GHz | 4 | Ja | |
| SNA6132A | 100 kHz - 26,5 GHz | 2 | Ja | |
| SNA6134A | 100 kHz - 26,5 GHz | 4 | Ja |
Specificaties
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,05 dB |
| IFBW | 1 Hz - 10 MHz |
| Dynamisch bereik | 135 dB |
| Ruisvloer | -135 dBm/Hz (typ.) |
| Max. ingangsvermogen | +10 dBm |
| Uitgangsvermogensbereik | -55 dBm - 10 dBm (typ.) |
| Interfaces | LAN, USB Device, USB Host (USB-GPIB) |
| Display | 12,1" touchscreen |
| Afmetingen | 426 x 251 x 494,5 mm |
| Gewicht | 19 kg |
Opties
| Upgrade krachtige referentiebron (hardware) | SNA6000-HPR | |
| Spectrum analyse (software) | SNA6000-SA | |
| Tijddomein analyse (software) | SNA6000-TDA | |
| Verbeterde tijddomein analyse (software) | SNA6000-TDR | |
| Materiaalmeting (software) | SNA6000-MT | |
| Impulsmeting (software) | SNA6000-PM | |
| Scalaire mixermeting (software) | SNA6000-SMM |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
De SNA6134A wordt standaard geleverd met:
- 1x Stroomkabel
- 1x USB-kabel
- 1x Draadloze muis
- 1x Beschermhoes
Downloads
