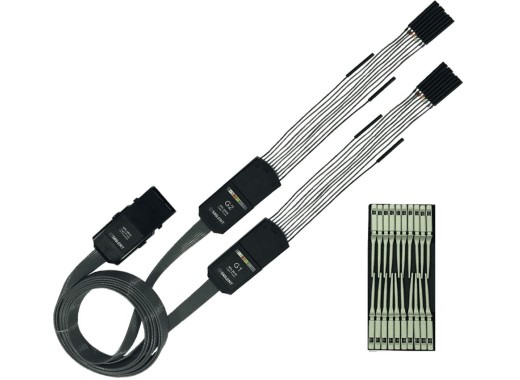

Siglent SPL2016 logic analyser
Details
Uitbreiding voor de Siglent 2000X (Plus / HD), 3000X HD, 5000X en 6000A serie waarmee logic analysis toegevoegd kan worden aan de mogelijkheden van de oscilloscopen.
Specificaties
| Input kanalen | 16 |
| Maximale Input Voltage | ± 50 V Piek |
| Threshold Precisie | ± (3% of threshold setting + 200 mV) |
| Input Dynamische Range | ± 20 V |
| Minimum Input Voltage Swing | 800 mVpp |
| Maximum Input Frequency | 60 MHz |
| Sample Rate | 500 MSa/s |
| Minimum Detectable Pulse Width | 3.3 ns |
| Gebruiker gedefinieerde threshold bereik | ± 10 V in 10 mV steps |
