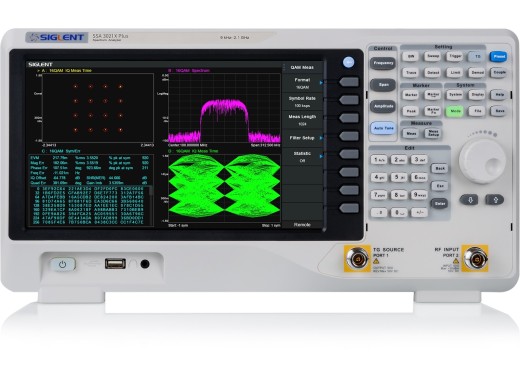

Siglent SSA3021X Plus met EMI, EMCView en NF probes
Details
Let op! Deze Siglent SSA3021X-PLUS spectrum analyser is gebundeld met de EMI and EMCView software licenties. Daarnaast krijgt u er een set Siglent SRF5030T near field probes bij.
De PLUS serie is in vele opzichten gelijk aan de voorganger, alleen beschikt de PLUS serie over een touchscreen scherm en tracking generator. Ook zijn er meerdere opties beschikbaar voor de PLUS serie. De spectrum analyser heeft een bandbreedte van 9 kHz tot 2.1 GHz met een zeer kleine ruis. De resolutie van de meting is in te stellen tot slechts 10 Hz, waardoor zeer precies gemeten kan worden.
Een opvallende eigenschap van deze spectrum analyser is de lage ruis die van invloed is op het signaal. Slechts -161 dBm/Hz is de typische ruis die de analyzer ondervindt. Dit is laag genoeg om er in het gebruik niks van te merken. Met de standaard Pre-amplifier is het mogelijk om te meten aan kleine signalen, maar deze kan ook uit gezet worden om het originele signaal te analyseren.
Met de bandbreedte tot 2.1 GHz kunnen veelvoorkomende draadloze communicatie-frequenties eenvoudig worden gemeten. Bijvoorbeeld GSM, wat begint bij 380 MHz en tot 1.9 GHz doorloopt is prima te meten met deze meters. Een handige optionele feature voor het meten aan radio signalen is de mogelijkheid om eenvoudig Adjacent Channel Power Ratio (ACPR) te meten, een vereiste bij radio communicatie, omdat de beschikbare bandbreedtes elkaar niet mogen overlappen.
Op het grote 10.1" touchscreen WVGA scherm van 1024 bij 600 pixels is veel ruimte om de gemeten data weer te geven. Met de mogelijkheid om tot 4 cursors tegelijkertijd te gebruiken kan eenvoudig uitgebreide informatie uit de data gehaald worden. Deze data kan gelijk met de gemeten golfvorm op een scherm worden weergegeven.
Zoekt u nog een attenuator met diverse connectoren voor uw spectrum analyser? Dan is deze utility kit van Siglent geschikt voor u. Kijk hier voor meer informatie.
Siglent SSA en SVA serie
Siglent biedt meerdere series van spectrum analysers aan, waarvan u hieronder een beknopt overzicht kunt vinden.
| Series | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modellen | SSA3021X SSA3032X |
SSA3015X-PLUS SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R SSA3050X-R SSA3075X-R |
SVA1015X SVA1032X SVA1075X |
| Max. bandbreedte | 3.2 GHz | 7.5 GHz | 7.5 GHz | 7.5 GHz |
| VNA | Nee |
Nee |
Ja, en DTF |
Ja |
| Real-time | Nee |
Nee |
Ja |
Nee |
| Opties | AMK, EMI, refl | AMK, EMI, refl, AMA, DMA | AMK, EMI, AMA, DMA, RT40 | AMK, EMI, AMA, DMA, DTF |
| Connectiviteit | - | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver |
Modeloverzicht SSA3000X-PLUS serie
Hier vindt u een overzicht van de verschillen tussen de modellen uit de Siglent SSA3000X-PLUS serie. De voornaamste verschillen zitten hem in de bandbreedte en ruis.
| Model | SSA3015X-PLUS | SSA3021X-PLUS | SSA3032X-PLUS | SSA3075X-PLUS |
|---|---|---|---|---|
| Bandbreedte | 9 kHz - 1.5 GHz | 9 kHz - 2.1 GHz | 9 kHz - 3.2 GHz | 9 kHz - 7.5 GHz |
| Tracking generator | 5 MHz - 1.5 GHz | 100 kHz - 2.1 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| RBW | 1 Hz - 1 MHz | 1 Hz - 1 MHz | 1 Hz - 1 MHz | 1 Hz - 3 MHz |
| DANL | - 156 dBm/Hz | - 161 dBm/Hz | - 161 dBm/Hz | - 165 dBm/Hz |
| Meetonzekerheid | < 1.2 dB | < 0.7 dB | < 0.7 dB | < 0.7 dB |
| Prijs |
Specificaties
| Frequentie resolutie | 1 Hz |
| Interne referentie frequentie | 10 MHz |
| Verticale logaritmisch bereik | 10 dB tot -100 dB |
| Ingebouwde opslag | 256 MB |
| Ingebouwde pre-amp | Ja |
| AMK (optioneel) | CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR |
| AMA (optioneel) | AM/FM |
| DMA (optioneel) | ASK/FSK/PSK/QAM |
| EMI filter (optioneel) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| Scherm | 10.1" touchscreen colour 1024 x 600 |
| Connectiviteit | USB host/device, LAN, RJ-45 |
| Afmetingen | 393 x 207 x 116.5 (mm) |
| Gewicht | 4.4 kg |
Opties
Door middel van de volgende opties kunt u extra features toevoegen.| SRF5030T EMI probes | Deze near field probe set bevat 3 magnetisch veld probes (20, 10 en 5 mm resolutie) en 1 elektrisch veld probe (5 mm resolutie) waarmee pre-compliance tests van printplaten gedaan kan worden. | |
| Reflectie metingen | In combinatie met de Tracking generator kan met deze optie gemeten worden aan de reflectie van antennes. | |
| Geavanceerde meetkit | Deze kit biedt metingen als "Channel power", "ACPR", "Time domain power", "Occupied bandwidth", "Third order intercept" en "Carrier to Noise Ratio". Hiermee worden de meetmogelijkheden van de analyzers gigantisch uitgebreid. | |
| Digital Modulation Analysis module | Digitale modulate functie voor de Siglent SSA3000X-PLUS spectrum analysers, inclusief: ASK, FSK, MSK, xPSK en xQAM. | |
| Analog Modulation Analysis module | Analog Modulation Analysis functie voor de Siglent SSA3000X-PLUS spectrum analysers, inclusief: AM/FM. |
Accessoires
De Siglent SSA3032X-PLUS bundel wordt geleverd inclusief:
- Netsnoer
- USB kabel
- Calibratie certificaat
- EMI licentie
- EMCView licentie
Plus en minpunten
- Touchscreen
- Tracking generator
- Webserver
