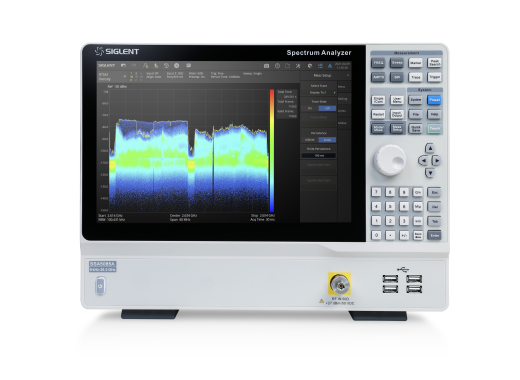

Siglent SSA5085A spectrumanalyser
Details
De Siglent SSA5085A is een spectrum analyser met een frequentiebereik tot 26,5 GHz en een bandbreedte van 25 MHz. Door het lage ruisniveau van deze analysers worden signalen met een laag vermogen, zoals harmonische signalen en storingsbronnen, goed weergegeven en eenvoudig te analyseren. Ook maakt de lage minimale resolutiebandbreedte van 1 Hz het gemakkelijk om signalen met dicht bij elkaar liggende frequenties te scheiden.
De Siglent SSA5085A wordt geleverd met een groot 12,1 inch touchscreen waarop alle signalen gedetailleerd kunnen worden weergegeven. Verder is hij programmeerbaar, ondersteunt hij remote control en zijn er verschillende video- en audio-uitgangsmogelijkheden. De Siglent SSA5085A is standaard uitgerust met een tracking generator. Samen met het hoge frequentiebereik van 26,5 GHz behoort deze analyser tot de top van het segment.
Deze spectrum analyser kan ook worden uitgebreid met diverse opties die in de onderstaande optietabel zijn weergegeven.
Modellen
| Model | SSA5083A | SSA5085A |
|---|---|---|
| Bandbreedte | 9 kHz-13,6 GHz | 9 kHz-26,5 GHz |
| Prijs |
Specificaties
| RBW | 1 Hz - 1 MHz |
| DANL | - 165 dBm/Hz |
| Amplitudenauwkeurigheid | < 0,4 dB |
| Faseruis | < - 105dB/ Hz |
| Trackingenerator | Ja |
| Interfaces | USB host/apparaat, LAN |
| Display | 12,1" TFT LCD aanraakscherm (1200x800) |
| Afmetingen | 378 x 284 x 126 mm |
| Gewicht | 7,4 kg |
Opties
| Upgrade SSA5083A naar SSA5085A (software) | SSA5000-F5 | |
| 40MHz analysis bandwidth (software) | SSA5000-B40 | |
| Real-time spectrum analysis (software) | SSA5000-RTA1 | |
| Advanced measurement kit (software) | SSA5000-AMK | |
| Analog modulation analysis (AM/FM/PM) (software) | SSA5000-AMA | |
| Digital modulation analysis (ASK/FSK/MSK/PSK/QAM) (software) | SSA5000-DMA | |
| 9kHz naar 13.6GHz pre-amplifier (software) | SSA5000-P3 | |
| 9kHz naar 26.5GHz pre-amplifier (software) | SSA5000-P5 | |
| IF output (software) | SSA5000-IFO | |
| Real-time data capture (software) | SSA5000-IFO | |
| Bluetooth signal meting (software) | SSA5000-BT | |
| Pulse signal meting (software) | SSA5000-PU | |
| Phase noise meting (software) | SSA5000-PN | |
| Noise figure meting (requires NSD28) (software) | SSA5000-NF | |
| EMI meting (software) | SSA5000-EMI | |
| Noise source driver (hardware) | NSD28 | |
| High accuracy clock source (hardware) | 10M_OCXO_L |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
De Siglent SSA5085A bevat:
- Netsnoer
- USB kabel
- Kalibratie certificaat
Plus en minpunten
- Relatief compact en lichtgewicht
- Frequentiebereik tot 26,5 GHz
- Realtime analyse niet standaard inbegrepen
Downloads
| SSA5000A Data Sheet |  (1.33 MB) | Download |
| SSA5000A User Manual | (5.53 MB) | Download |
