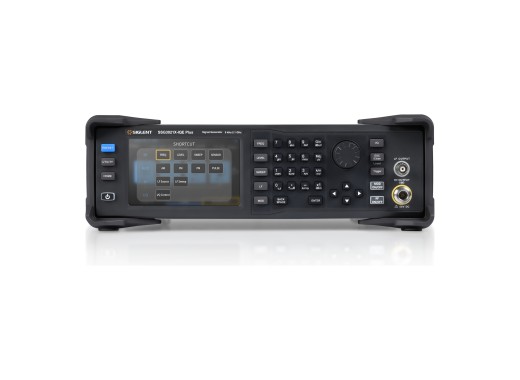

Siglent SSG3021X-IQE Plus RF signaalgenerator
Details
De Siglent SSG3021X-IQE Plus is een professionele RF-signaalgenerator met een bereik van 9kHz tot 2,1GHz en IQ-modulatie van 10MHz tot 2,1GHz, en is geschikt voor signaalgeneratie in onderzoek, onderwijs en productietests. Deze generator levert een uitgangsniveau tot +20dBm (typ.) en een SSB-faseruis van -117dBc/Hz bij 1GHz met een offset van 20kHz. AM, FM, PM en pulse modulation zijn beschikbaar door middel van een interne of een externe bron. Lineaire, logaritmische, maar ook list sweeps en single- en double-pulse output breiden het aantal ondersteunde testtaken verder uit. De bediening gaat via het 5-inch capacitieve touchscreen, via muis en toetsenbord, of via een webbrowser op de computer of telefoon.
Een pulse train generator, een rack mount kit en een bandbreedte upgrade van 2,1GHz naar 3,2GHz zijn als optie leverbaar. Een USB-GPIB-adapter voegt een GPIB-interface toe en de 10MHz OCXO-referentie verbetert de frequentienauwkeurigheid tot ±100ppb. Neem contact met ons op om te bespreken welke opties het beste bij een toepassing passen.
Modeloverzicht
| Model | SSG3021X Plus | SSG3032X Plus | SSG3021X-IQE Plus | SSG3032X-IQE Plus |
|---|---|---|---|---|
| Bandbreedte | 9 kHz - 2,1 GHz | 9 kHz - 3,2 GHz | 9 kHz - 2,1 GHz | 9 kHz - 3,2 GHz |
| IQ-bandbreedte | Nee |
Nee |
10 MHz - 2,1 GHz | 10 MHz - 3,2 GHz |
| Prijs |
Specificaties
| Kanalen | 1 |
| Frequentieresolutie | 0,01 Hz |
| Amplitudebereik | -110 dBm tot +20 dBm (boven 1 MHz) |
| Amplitude resolutie | 0,01 dB |
| Niveaunauwkeurigheid | ≤0,7 dB (typ.) |
| Faseruis | <-115 dBc/Hz (-117 dBc/Hz typ.) bij 1 GHz, 20 kHz offset |
| Harmonics | <-30 dBc |
| Modulatie | AM, FM, PM en pulse modulation |
| Ingebouwde functies | Sine, Square, Sawtooth, Triangle, DC (LF-generator) |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 5" TFT LCD touchscreen (800x480) |
| Afmetingen | 338 x 113 x 369 mm |
| Gewicht | 4,84 kg |
Accessoires
De SSG3021X-IQE Plus wordt geleverd met de volgende accessoires:
- USB-kabel
- Netsnoer
Plus en minpunten
- IQ-modulatie-ingang
- -117dBc/Hz SSB-faseruis
- +20dBm maximaal uitgangsniveau
- Bediening op afstand
- Voor IQ-modulatie is een externe baseband generator nodig
Downloads
| SSG3000X Plus datasheet |  (2.17 MB) | Download |
| SSG3000X Plus quick start guide | (1.62 MB) | Download |
