Siglent SSM5122A switch matrix
Details
De Siglent SSM5122A maakt deel uit van de SSM5000A serie van switch matrixen. Hiermee kan het aantal testpoorten van spectrum- en netwerkanalysers, signaalbronnen of andere apparatuur worden uitgebreid. Een andere nuttige toepassing is het verzenden (en ontvangen) van vele parameters bij het testen van meerdere DUTs. Hij is voorzien van standaard SMA-compatibele 3.5mm RF-connectoren. De switch matrix is compatibel met alle andere merken, niet alleen Siglent.
Het product ondersteunt USB, LAN en heeft Direct Control (in/uit) interfaces. Verder kan de Direct Control interface op de switch matrix het aantal testpoorten verder uitbreiden en ondersteunt het een vereenvoudigd kalibratiealgoritme voor meerdere poorten, om de efficiëntie van kalibraties te verbeteren.

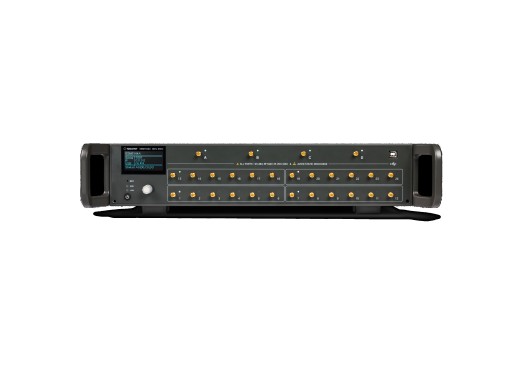

De getoonde afbeeldingen zijn van het model SSM5144A. Andere modellen hebben een vergelijkbare lay-out.
Modeloverzicht
| Model | Ingangs-/uitgangspoorten | Frequentiebereik | Prijs |
|---|---|---|---|
| SSM5122A | 2 ingangs/ 12 uitgangs | 9 kHz - 9 GHz | |
| SSM5124A | 2 ingang / 24 uitgangs | 9 kHz - 9 GHz | |
| SSM5142A | 4 ingangs/ 12 uitgangs | 9 kHz - 9 GHz | |
| SSM5144A | 4 ingangs/ 24 uitgangs | 9 kHz - 9 GHz | |
| SSM5321A | 2 ingangs/ 6 uitgangs | 100 kHz - 26,5 GHz | |
| SSM5342A | 4 ingangs/ 12 uitgangs | 100 kHz - 26,5 GHz |
Specificaties
| Max. RF ingangsvermogen | 20 dBm |
| Max. ingangsspanning DC | 35 V |
| Interfaces | USB-host/apparaat, LAN, directe besturing (in/uit) |
| Display | 2,4" LCD |
| Afmetingen | 88,5 x 425 x 417,6 mm |
| Gewicht | 6,65 kg |
Accessoires
Alle SSM5000A-producten worden standaard geleverd met:
- Netsnoer
- USB-kabel
Downloads
| Siglent SSM5000A series datasheet |  (843.46 KB) | Download |
| Siglent SSM5000A series manual | (1.94 MB) | Download |
