Siglent SSU5503A mechanische schakelaar
Details
De Siglent SSU5503A maakt deel uit van de SSU5000A serie van mechanische schakelaars, alle met laag insertion loss en zeer korte schakeltijden. Dit model heeft een frequentiebereik van DC - 50GHz en 3 onafhankelijke enkelpolige dubbelrijige (SPDT) mechanische schakelaars met 2.4mm RF connectoren.
Het product wordt bestuurd via de USB-interface, met behulp van SCPI-instructies of de EasySSU softwaretoepassing. Natuurlijk kunnen ook NI-VISA en/of andere programmeertalen worden gebruikt om de mechanische schakelaar op afstand te bedienen.

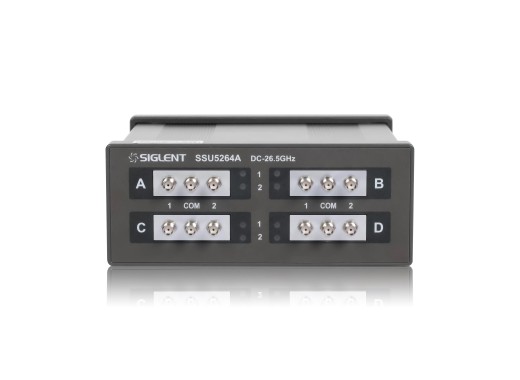

Let op, dit product wordt op afstand bestuurd en kan niet handmatig worden geschakeld. Alle getoonde afbeeldingen zijn van het model SSU5264A. Andere modellen hebben een vergelijkbare lay-out.
Modeloverzicht
De modellen in de SSU5000A-serie verschillen voornamelijk in het aantal SPDT of SP6T schakelaars, het frequentiebereik en het type RF-connectoren.| Model | Schakelaars | Frequentiebereik | RF-connectoren | Prijs |
|---|---|---|---|---|
| SSU5181A | 1 (SPDT) | DC - 18 GHz | SMA | |
| SSU5182A | 2 (SPDT) | DC - 18 GHz | SMA | |
| SSU5183A | 3 (SPDT) | DC - 18 GHz | SMA | |
| SSU5184A | 4 (SPDT) | DC - 18 GHz | SMA | |
| SSU5261A | 1 (SPDT) | DC - 26,5 GHz | SMA | |
| SSU5262A | 2 (SPDT) | DC - 26,5 GHz | SMA | |
| SSU5263A | 3 (SPDT) | DC - 26,5 GHz | SMA | |
| SSU5264A | 4 (SPDT) | DC - 26,5 GHz | SMA | |
| SSU5265A | 1 (SP6T) | DC - 26,5 GHz | SMA | |
| SSU5266A | 2 (SP6T) | DC - 26,5 GHz | SMA | |
| SSU5501A | 1 (SPDT) | DC - 50 GHz | 2,4 mm | |
| SSU5502A | 2 (SPDT) | DC - 50 GHz | 2,4 mm | |
| SSU5503A | 3 (SPDT) | DC - 50 GHz | 2,4 mm | |
| SSU5504A | 4 (SPDT) | DC - 50 GHz | 2,4 mm |
Specificaties
| DC - 6 GHz | 6 GHz - 18 GHz | 18 GHz - 40 GHz | |
| VSWR (Voltage Standing Wave Ratio) | <1.2 | <1.3 | <1.6 |
| Insertion loss | < 0.2 dB | < 0.3 dB | < 0.6 dB |
| Isolatie | < -80 dB | < -70 dB | < -70 dB |
| Schakeltijd | <20 ms | ||
| Interfaces | USB | ||
| Afmetingen | 153 x 62,4 x 137,5 mm | ||
| Gewicht | 0,885 kg |
Accessoires
Elke SSU5000A wordt standaard geleverd met:
- Netsnoer
- AC-DC-adapter
- USB-kabel
Plus en minpunten
- Laag insertion loss
- Zeer korte schakeltijd
- Software vereist om te schakelen
