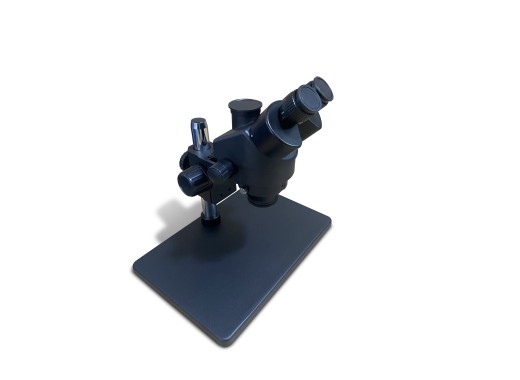

SM-1BE Stereomicroscoop
Details
De SM-1BE stereomicroscoop geeft precieze en heldere beelden. Een stereomicroscoop geeft een beeld met diepte, waardoor het mogelijk wordt om bijvoorbeeld SMD-componenten te solderen.
Trinoculair en simul-focaal
De SM-1BE is trinoculair, wat betekent dat er een derde poort beschikbaar is om een camera aan te sluiten met behulp van de C-mount adapter. De SM-1BE is simul-foculair, zodat de camera gelijktijdig met de twee oculairen kan worden gebruikt.
7x tot 45x vergroting
De SM-1BE microscoop biedt een vergroting van 7x tot 45x bij een maximale werkhoogte van 100mm. Voor gebruik met elektronica kunt u het beste een barlowlens 0,5x gebruiken. Dit halveert de vergroting van de microscoop en verdubbelt de werkafstand (de afstand tussen het objectief en het werkplateau).
Standaard
De microscoop heeft een solide basis met een standaard. Deze is snel in te stellen boven bijvoorbeeld een printplaat, of te repareren telefoon. Het is mogelijk om met de standaard de microscoop omhoog trekken of omlaag duwen om respectievelijk de microscoop verder van of dichter bij het object te hebben.
Specificaties
| Type | SM-1BE |
| Max. gezichtsveld | 20 mm |
| Dioptrie correctie | +/- 5dp |
| Pupil afstand | Instelbaar 55-75 mm |
| Verzendgewicht | ~ 12kg |
Accessoires
| LED-ring verlichting | Zonder verlichting is het erg donker onder een microscoop. Vergeet dus niet om verlichting mee te bestellen. | |
| Barlow lens 0.5x | Een barlow lens wordt onder aan het objectief van de microscoop gemonteerd, halveert de vergroting van de microscoop en verdubbelt de werkafstand (de afstand tussen objectief en werkplateau). | |
| C-mount adapter 0.35x | Een 0.35x C-mount adapter zorgt ervoor dat een C-mount camera gekoppeld kan worden aan de microscoop. | |
| 2K camera | Een 2K resolutie camera met HDMI-uitgang en opslagmogelijkheden. Mocht u opzoek zijn naar een camera met een hogere resolutie bevelen wij de 4K camera aan. | |
| Premium rubberen oculairdoppen | Rubberen oculairdoppen zorgen voor meer comfort en minder invallend licht. |
De microscoop wordt geleverd met rubberen oculairbeschermers en een stofhoes.
In het volgende artikel in het kenniscentrum worden de beginselen van de microscoop voor elektronica-inspectie uitgelegd:
De microscoop: een introductie
Plus en minpunten
- Maakt SMD-solderen gemakkelijker
- Hoge beeldkwaliteit
