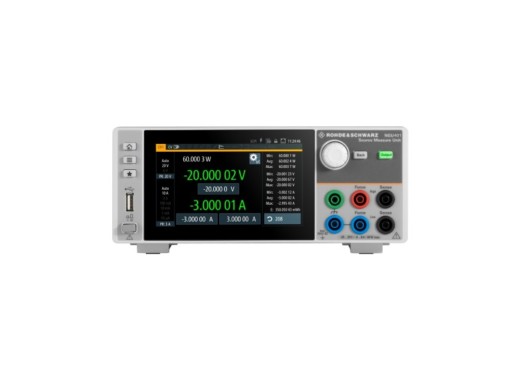

Rohde & Schwarz NGU401COM source measure unit
Details
De Rohde & Schwarz NGU401COM is een bronmeeteenheid (SMU) met vier kwadranten. Deze SMU kan tot 60W aan en kan zowel positieve als negatieve voedingsspanningen verwerken. Deze SMU kan worden aangesloten op een modulatie-eenheid om de uitgang te moduleren zodat deze zich op een specifieke manier gedraagt, dit helpt bij het testen op glitches of het simuleren van AC bronnen. Met zijn 5" kleuren touchscreen display en meerdere aansluitingen zoals USB, LAN en een 8-pins connector voor remote sensing, hierdoor worden metingen eenvoudig en herhaalbaar. De datalogging heeft een leessnelheid van 10 samples/s met elk sample bestaande uit 50k metingen. In de snelle modus gaat het tot 500k samples/s, maar vanwege het interne geheugen van 800MB kan de snelle modus alleen worden opgeslagen op externe opslagapparaten.
Specificaties
Maximale spanning | ±20 V |
Maximale stroom | 8 A |
Resolutie | 1 µV / 100 pA, 6.5 digits |
Vermogen | 60 W |
Beveiliging | OPP, OCP, OVP, OTP |
Interfaces | LAN, USB, remote sensing |
Beeldscherm | 5" TFT touchscreen |
Afmetingen | 222 x 97 x 436 mm |
Gewicht | 7.1 kg |
Accessories
De NGU401COM wordt geleverd met:
- Netsnoer
Downloads
NGU401COM source meter data sheet |
(3.52 MB) | Download |
NGU401COM source meter programming manual |
(1.07 MB) | Download |
NGU401COM source meter user manual |
(7.99 MB) | Download |
