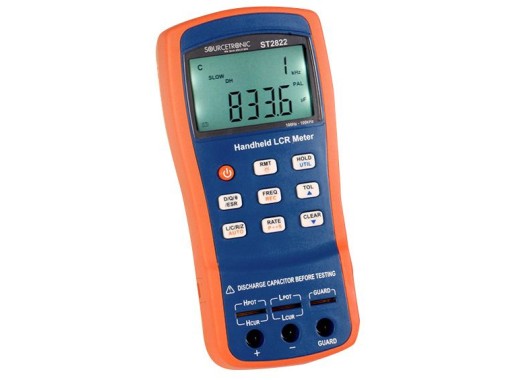

Sourcetronic ST2822A LCR meter
Details
De ST2822A LCR meter van Sourcetronic is een handheld meter die qua performance dicht bij een bench-top komt. Zo beschikt hij onder andere over een groot aantal test parameters, een
4-level tolerantie vergelijking, een intelligente LCR functie, een constante uitgangsimpedantie, een basisnauwkeurigheid van 0.25%, data hold en min/max/avg opname.
De metingen worden tot wel 40.000 counts gedaan met een dissipatie factor resolutie van 0.0001 wat zorgt voor een grote nauwkeurigheid. Verder kan deze meter
equivalente circuit metingen doen en beschikt hij over een kortsluitings-/open connectie correctie.
De ST2822A beschikt over een functie die automatisch herkent wat voor component er gemeten wordt. Hierdoor is deze meter ook geschikt
in het gebruik voor een minder ervaren gebruiker.
De lage dissipatie van deze meter zorgt er voor dat hij tot wel 16 uur te gebruiken is op een volle batterij. Verder is deze meter ook via een mini-USB interface te besturen met een PC.
Modeloverzicht
Deze meter maakt deel uit van de ST2822 serie. De meters in deze serie verschillen van elkaar in test parameters, meetfrequentie, basis nauwkeurigheid en test voltage niveau.| Model | ST2822A | ST2822E |
|---|---|---|
| Test parameters | Primair: L, C, R, Z Secundair: D, Q, θ, ESR |
Primair: L, C, R, Z, DCR Secundair: D, Q, θ, ESR |
| Meetfrequentie | 100/120 Hz, 1/10 kHz | 100/120 Hz, 1/10/100 kHz |
| Basis nauwkeurigheid | 0.25% | 0.1% |
| Test voltage niveau | 0.6 Vrms | 0.3, 0.6, 1 Vrms |
| Prijs |
Meetspecificaties
| Test parameters | Primair: L, C, R, Z Secundair: D, Q, θ, ESR |
| Meetbereik L | 0.00µH - 1000.0H |
| Meetbereik C | 0.00pF - 20.000mF |
| Meetbereik Z/R | 0.0000Ω- 10.000MΩ |
| Meetbereik ESR | 0.0000Ω- 999.9Ω |
| Meetbereik D | 0.0000 - 9.999 |
| Meetbereik Q | 0.0000 - 9999 |
| Meetbereik θ | 0.00°- ±180.0° |
| Test frequentie | 100/120 Hz, 1/10 kHz |
| Test voltage | 0.6 Vrms |
| Basis nauwkeurigheid | 0.25% |
Algemene specificaties
| Digits | 40.000 |
| Uitgangsimpedantie | 100 Ω |
| Meetfrequentie (functie) | 4 metingen/s (Fast), 1.5 metingen/s (Slow) |
| Interfaces | Mini USB (SCPI) |
| Afmetingen | 190x90x41 mm |
| Gewicht | 350 g |
Accessoires
De ST2822A wordt standaard geleverd inclusief:- Mini-USB-kabel
- ST26004F Krokodillenklem testdraden (red/black)
- ST26010B Kortsluitingsplaat
- Software ST2822A
Downloads
| ST2822X datasheet |  (1.01 MB) | Download |
| Sourcetronic ST2822 manual | (6.68 MB) | Download |
| USB driver for ST2822 series software |  (3.66 MB) | Download |
