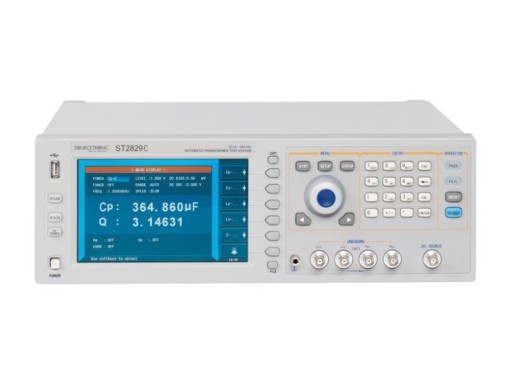

Sourcetronic ST2829C LCR meter
Details
De Sourcetronic ST2829C precisie LCR meter is een uitgebreide bench-top meter. De meter kan metingen doen tussen 20 Hz en 1 MHz. Verder is de basis nauwkeurigheid van deze meter 0.05%, wat betekent dat de LCR waarden erg accuraat gemeten kunnen worden. De ST2829C heeft een interne DC bias source, zelfstandige DC voltage source, en 150-punt list-sweep functie. Ook is het mogelijk om te scannen en grafisch analyseren gebaseerd op frequentie, AC level en DC bias.
Op het 7" TFT LCD kleuren scherm, geeft de LCR meter duidelijk de test resultaten weer. Het is mogelijk om twee metingen tegelijk op het scherm weer te geven, hierdoor is de meter gemakkelijk te gebruiken. Verder heeft de meter meerdere interfaces, een calibratie functie, en een ingebouwde comparator waarmee resultaten geteld en gesorteerd kunnen worden.
*Het is mogelijk om de ST2827C uit te rusten met een GPIB / LAN-LXI interface. Als u hierin geïnteresseerd bent, neem dan contact met ons op!
Op het 7" TFT LCD kleuren scherm, geeft de LCR meter duidelijk de test resultaten weer. Het is mogelijk om twee metingen tegelijk op het scherm weer te geven, hierdoor is de meter gemakkelijk te gebruiken. Verder heeft de meter meerdere interfaces, een calibratie functie, en een ingebouwde comparator waarmee resultaten geteld en gesorteerd kunnen worden.
Modeloverzicht
| Model | ST2829A | ST2829C |
|---|---|---|
| Bandbreedte | 20 Hz - 300 kHz | 20 Hz - 1 MHz |
| Prijs |
Specificatie
| Bereik van meetwaardes | |
| |Z|, R, X, DCR | 0.00001 Ω - 99.9999 MΩ |
| |Y|,G, B | 0.00001 nS - 99.9999 S |
| C | 0.00001 pF - 9.99999 F |
| L | 0.00001 µ - 9.9999 kH |
| D | 0.00001 - 9.99999 |
| Q | 0.0001 - 99999 |
| θ(DEG) | -179.999° - 179.999° |
| θ(RAD) | -π - π |
| Δ% | -999.999 % - 999.999 % |
| Overige specificaties | |
| Precisie | 0.05 % |
| Test signaal | 5 mV – 10 Vrms 50 µA – 100 mA |
| Resolutie | 1 mHz |
| Bereik modus | Auto, hold |
| Trigger modi | Intern, extern, manual, BUS |
| Meetsnelheid | 9 ms - 187 ms (3 modi) |
| Intern geheugen | 100 sets van LCRZ instellingsbestanden 201 test resultaten 10 sets GIF CSV databestanden |
| Display | 800 x 480 TFT LCD scherm |
| Interfaces | USB, RS232, I/O Handler, DCI, GPIB / LAN-LXI (optioneel*) |
| Afmetingen | 400 x 132 x 385 mm |
| Gewicht | 13 kg |
Accessoires
De Sourcetronic ST2829C LCR meter wordt geleverd inclusief:
- ST26011A Kelvin klem testkabels
- ST26048 4-kanaalstest fixture
- ST26010 vergulde kortsluitingsplaat
- Netsnoer
- Fabriekscalibratie certificaat
Plus en minpunten
- 20 Hz - 1 MHz
- Hoge precisie
Downloads
| Manual ST2829 |
 (4.55 MB) |
Download |
