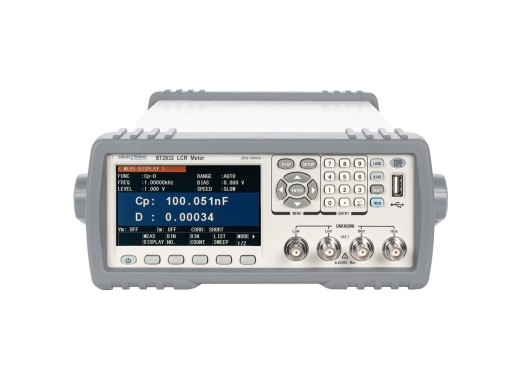

Sourcetronic ST2832 LCR meter
Details
De Sourcetronic ST2832 LCR meter is een uitgebreide bench-top meter die op de gemiddelde werkplek niet misstaat.
Deze meter kan metingen doen tussen de 20 Hz en 200 kHz. Verder is de basis nauwkeurigheid van deze meter 0.05% met een
test snelheid van max. 75 keer/s. Hierdoor kunnen eenvoudig en zeer nauwkeurig de LCR waardes van een schakeling gemeten worden. Verder beschikt
deze meter ook over een AC test signaal functie met constant niveau en kan je met deze meter een DC bias voltage toepassen.
De ST2832 kan veel verschillende metingen verrichten waarvan de resultaten duidelijk op het
4.3" display weergegeven worden. Tegelijkertijd kunnen twee verschillende metingen weergegeven worden op het beeldscherm. Verder beschikt de meter over meerdere interfaces waarmee het apparaat bestuurd of uitgelezen
kan worden. Ook heeft deze meter een ingebouwde comparator waarmee resultaten geteld en gesorteerd kunnen worden.
Modeloverzicht
De modellen in de ST283X serie verschillen op een paar punten van elkaar. Deze verschillen worden hier onder op een rij gezet.| Model | ST2830 | ST2832 |
|---|---|---|
| Testfrequentie | 50Hz-100kHz | 20Hz-200kHz |
| AC test signaal (constant niveau) | nee |
ja |
| DCR test signaal niveau | 1V DC | 50mV-2V DC |
| DC bias voltage | nee |
ja (0-5V) |
| Prijs |
Specificaties
| Bereik van meetwaardes | |
| DCR, R, X, |Z| | 0.00001Ω - 99.9999MΩ |
| G, B, |Y| | 0.00001nS - 99.9999S |
| L | 0.00001µH - 9.9999kH |
| C | 0.00001pF - 9.99999F |
| Q | 0.0001 - 99999 |
| D | 0.00001 - 9.99999 |
| θ DEG (RAD) | -179.999° - 179.999° (-3.14159° - 3.14159°) |
| Overige specificaties | |
| Digits | 6 |
| Test frequentie | 50 Hz - 100 kHz |
| Precisie | 0.05% |
| Test signaal | 10 mV - 2 Vrms 100 μA - 20 mArms |
| Resolutie | 10 mV/0.1 mA |
| Display | 4.3" TFT LCD display |
| Interfaces | RS232, USB Host, USB Device, Handler |
| Afmetingen | 235 x 105 x 360 mm |
| Gewicht | 3.6 kg |
Accessoires
De Sourcetronic ST2832 LCR meter wordt geleverd met de volgende accessoires:
- 4-kanaals Kelvin klem testkabels
- 4-kanaals test fixture
- Netsnoer
- Kalibratie certificaat
Plus en minpunten
- Grote precisie
- Snelle meetfrequentie
Downloads
| Manual Sourcetronic ST283X |  (1.7 MB) | Download |
