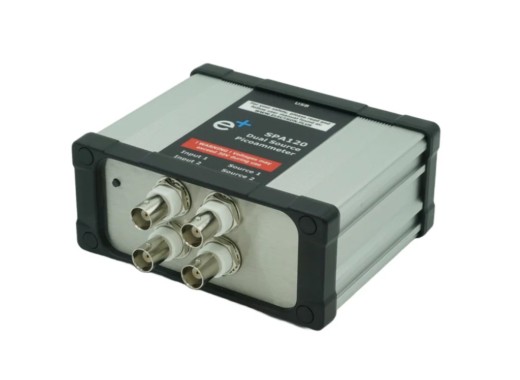

SPA120 dubbele bron picoammeter
Details
De SPA120 dual source picoammeter meet kleine stromen (2mA tot 200pA) en heeft een geïntegreerde spanningsbron voor bias-experimenten. Dit toestel kent vele toepassingen, van het meten van weerstanden met een hoge waarde(tot 40TΩ), lekstroomtests van diodes, uitlijnen van elektronenbundels, materiaalkunde etc.
De SPA120 wordt aangesloten op (en gevoed door) een PC via USB en wordt bestuurd door de gratis software. Gegevens kunnen live bekeken en geplot worden en zullen automatisch opgeslagen worden in CSV-bestanden voor latere analyse.
De SPA120 wordt aangesloten via algemeen verkrijgbare 50Ω BNC-connectoren en de voorkant (picoammeter en spanningsbron) is intern opto-geïsoleerd van het chassis/USB aarde.
Als je maar één bron nodig hebt voor je picoammeter, kijk dan eens naar de SPA100.
Specificaties
| Ingang | ± 2 mA tot ± 200 pA (8 meetbereiken) |
| Nauwkeurigheid en resolutie |
± 0,1%; < 20 nA (± 2 mA ingang) ± 0,1%; < 2 nA (± 200 μA ingang) ± 0,2%; < 200 pA (± 20 μA ingang) ± 0,2%; < 20 pA (± 2 μA ingang) ± 0,2%; < 200 pA (± 20 μA ingang) ± 0,5%; < 2 pA (± 200 nA ingang) ± 0,5%; < 200 fA (± 20 nA ingang) ± 1,0%; < 20 fA (± 2 nA ingang) ± 1,5%; < 2 fA (± 200 pA ingang) |
| Sample rate | 10 Hz (18bit) |
| Instelbaar filter | 1 sample - 64 samples |
| Uitgangsspanning | -40 V - 40 V |
| Uitgangsweerstand | 2,7 kΩ |
| Weerstandsmeting | 1 kΩ - 40 TΩ/td> |
| Nauwkeurigheid weerstand | > ± 0,5% |
| Connectiviteit | USB (host/device) |
| Afmetingen | 215 x 150 x 60 mm |
| Gewicht | 512 g |
Accessoires
De SPA120 dual source picoammeter wordt geleverd met:- 1x USB-kabel
Plus en minpunten
- Twee spanningsbronnen voor hoogohmige weerstandsmetingen
- Voeding via USB
Downloads
| SPA 120 dual source user manual |  (185.09 KB) | Download |
| Electron plus picoammeters software |  (3.48 MB) | Download |
